Для позиционирования в науке и промышленности основными параметрами для оборудования являются высочайшая точность и надежность, поэтому SmarAct разработал роботизированную систему позиционирования с шестью степенями свободы, которая может использоваться для различных задач позиционирования в экспериментах или в установках для микросборок. SMARGON обладает компактной конструкцией и позволяет осуществлять повороты на большие углы даже в ограниченном пространстве. Благодаря интеллектуальной автоматизированной процедуре калибровки, SMARGON позволяет избежать путаницы в диапазоне однозначных микрометров для всех круговых осей.

SMARGON - это система позиционирования с шестью степенями свободы, основанная на комбинации последовательной и параллельной кинематики, установленной на поворотной платформе. Вращающаяся платформа может быть оснащена двигателем с прямым приводом или пьезодвигателем. Гибридный кинематический подход позволяет осуществлять позиционирование по X, Y и Z осям и вращение по  χ, φ и ω осям любого элемента или инструмента весом до 50 грамм.

Система управления SMARGON рассчитывает частично параллельное кинематическое преобразование, которое позволяет позиционировать объекты непосредственно  в пучке. Совместимость с модульной системой управления MCS2 гарантирует простую интеграцию в существующие системы управления и интуитивно понятный способ управления системой позиционирования.

В стандартной конфигурации на передней панели установлен магнитный держатель образцов, который обеспечивает быстрый и удобный способ установки и снятия различных образцов.

Этот высокоточный гониометр был специально разработан для использования в экспериментах по дифракции рентгеновских лучей. Поэтому SmarAct уделял особое внимание шести степеням свободы системы позиционирования SMARGON.

Общая компактность гониометра и его небольшая площадь помогают минимизировать эффект самоэкранирования. Это также позволяет размещать детектор рентгеновского излучения намного ближе к образцу, что позволяет охватить большую часть детектируемого дифракционного конуса.

SmarAct также предлагает SMARGON для работы в вакууме или изготовленный полностью из немагнитных материалов.

Сфера запутанности всей установки представляет эффективность работы в целом и сильно зависит от точности каждого отдельного позиционера. Таким образом, каждый позиционер точно выровнен для обеспечения эффективного совместного действия в комбинированной многоосной системе.

Технические характеристики SMARGON

  ω   χ φ  Y  Z
Диапазон перемещения  неограничен  0° - 90°  неограничен  ±2 мм  ±2 мм  ±2 мм
Сфера запутанности  < 1 мкм  < 7 мкм  < 7 мкм  -    -    -
Разрешение перемещения  < 100 мк°  < 20 мк°  < 20 мк°  < 5 нм    < 5 нм  < 5 нм
Скорость  180 °/с    10 °/с   80 °/с   ∼10 мм/с    ∼10 мм/с   ∼10 мм/с

Компания АО «ЛЛС»  поставляет продукцию SmarAct на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

Характеристики
  • Параметр
    Значение
  • Диапазон перемещения
    неограничен (φ, ω), 0° - 90° (χ),  ±2 мм (X, Y, Z)
  • Сфера запутанности
    < 1 мкм (ω), < 7 мкм (φ, χ)
  • Разрешение перемещения
    < 100 мк° (ω), < 20 мк° (φ, χ), < 5 нм (X, Y, Z)
  • Скорость
    180 °/с (ω),10 °/с (χ), 80 °/с (φ), ∼10 мм/с (X, Y, Z)

Примеры использования

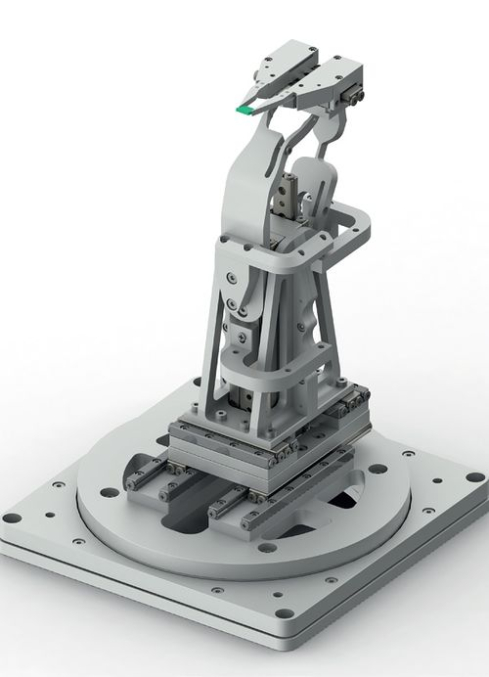

Используя микрозахваты от SmarAct в качестве установленного инструмента, SMARGON может быть преобразован в универсальную роботизированную систему обработки материалов. Затем робота можно установить на длинный позиционер  серии SLL, чтобы создать идеальное решение для задач точной обработки материалов и образцов.

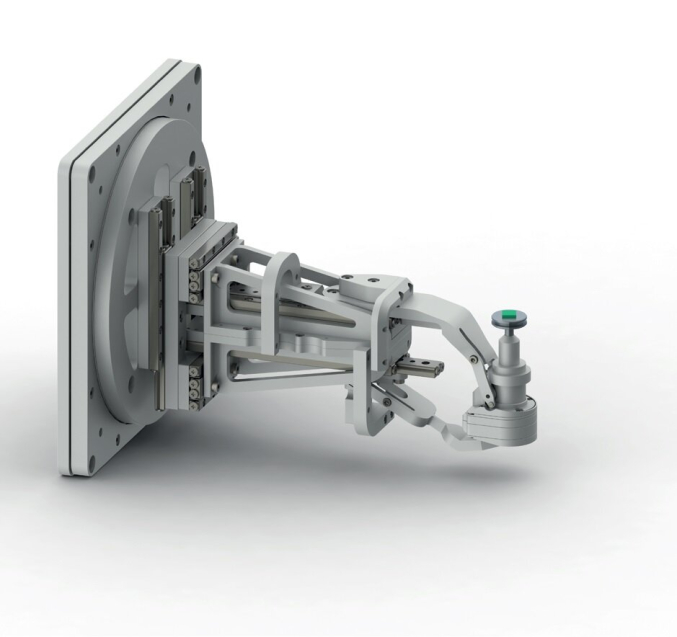

Благодаря наличию версий для работы в высоком и сверхвысоком вакууме, его также можно использовать в качестве манипулятора для образцов для  фотоэлектронной и Оже-спектроскопии или других аналитических методов, которые требуют условий вакуума.
