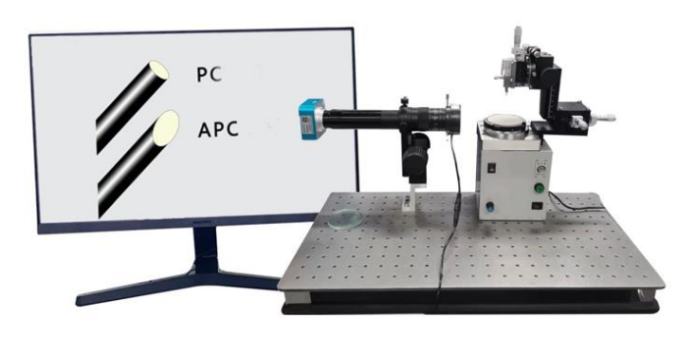

Система для полировки голых волокон диаметром по кварцу 125 мкм. Полировка возможна одного волокна за один раз
Полировальный станок специально разработан для полировки голого оптического волокна: торцевой поверхности PC, торцевой поверхности APC и конической торцевой поверхности. Оснащен индексирующим кругом и держателем 3D регулировки, угол полировки оптического волокна регулируется от 0 до 60о. Внешний микрометр для регулировки удлинения волокна и давления полировки. Быстрое удаление голого волокна. Подходит для полировки специальных оптических волокон, медицинских волокон и энергетических волокон.
В стандартной комплектации есть держатель для волокна 125 мкм. Для волокон других диаметров нужны другие держатели. Расходные материалы для полировки на этой системе необходимо покупать отдельно.
Ключевые особенности:
- Разработан специально для полировки голого волокна, волокна разного диаметра оснащены различными адаптерами
- Поддерживает полировку торцов PC и APC
- Полировка торца голого волокна APC, угол наклона регулируется от 0 до 60о
- HD увеличение, мониторинг в реальном времени состояния и внешнего вида полировки
- Подходит для волоконно-оптических приложений научно-исследовательских подразделений и университетских лабораторий
- Индивидуальное приспособление для полировки различных оптоволоконных продуктов
- Общие приложения включают волоконные массивы, оптические волноводные устройства, оптические чипы и коллиматорные сборки и т.д.
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку.
Габариты устройства (Д*Ш*В)
|
150*200*250 мм |
Диаметр резиновой подложки
|
70 мм |
Наружный диаметр вращающейся пластины
|
90 мм |
Угол окружности индексации
|
0-50° |
Регулировка высоты по оси Z
|
10 мм |
Временной диапазон
|
0-60 секунд |
Источник питания
|
220 В переменного тока, 50/60 Гц |
Размер LCD дисплея
|
24 дюймов |
Вес нетто полировального станка
|
5 кг |
Вес нетто лупы монитора
|
5 кг |
Вес LCD дисплея
|
6.5 кг |
Общая масса брутто
|
16.5 кг |
Упаковка
|
пена+картон |
Размер упаковки
|
390*350*390 мм *коробка / 610*390*160 мм |
