OCI
Оборудование для диагностики оптических линий связей
Подробности
Характеристики
Максимальная длина измерения
—
50 - 100 м
Пространственное разрешение
—
10 - 20 мкм
Время измерения
—
8 - 12 с
Чувствительность
—
-130 дБ
Динамический диапазон показателя обратных потерь
—
80 дБ
Динамический диапазон показателя вносимых потерь
—
18 дБ
Разрешающая способность показателей обратных и вносимых потерь
—
0.05 дБ
Точность определения показателей обратных и вносимых потерь
—
±0.1 дБ
Диапазон длин волн
—
1525 - 1625 нм или 1265 - 1340 нм
Разрешение показателя длины волны
—
0.015 пм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

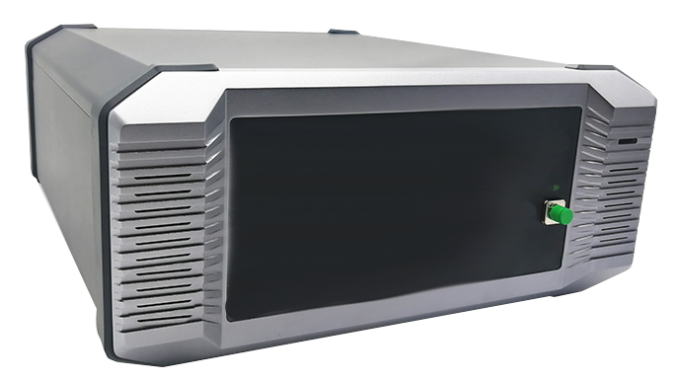

OCI - система диагностики оптических линий связи сверхвысокой точности.
Используя технологию оптического отражения в частотной области (TDR), с помощью одного измерения можно выполнить полный спектр диагностики: макроповреждения, точки соединения и разрывы в волоконно-оптических линиях связи, обратные потери, вносимые потери. А также измерение деформации и температуры с высоким разрешением.
Ключевые особенности:
Используя технологию оптического отражения в частотной области (TDR), с помощью одного измерения можно выполнить полный спектр диагностики: макроповреждения, точки соединения и разрывы в волоконно-оптических линиях связи, обратные потери, вносимые потери. А также измерение деформации и температуры с высоким разрешением.
Ключевые особенности:
- Диапазон длин волн: 1525 нм ~ 1625 нм, 1265 нм ~ 1340 нм (опционально)
- Пространственное разрешение: 10 мкм @50 м, 20 мкм @100 м
- Превосходная стабильность, самокалибровка
- Диапазон измерения: 100 м
- Расширенная функция для распределенного измерения деформации и температуры
- Кастомизированное ПО
Документы
OCI
515 кб
|
Максимальная длина измерения
|
50 - 100 м |
|
Пространственное разрешение
|
10 - 20 мкм |
|
Время измерения
|
8 - 12 с |
|
Чувствительность
|
-130 дБ |
|
Динамический диапазон показателя обратных потерь
|
80 дБ |
|
Динамический диапазон показателя вносимых потерь
|
18 дБ |
|
Разрешающая способность показателей обратных и вносимых потерь
|
0.05 дБ |
|
Точность определения показателей обратных и вносимых потерь
|
±0.1 дБ |
|
Диапазон длин волн
|
1525 - 1625 нм или 1265 - 1340 нм |
|
Разрешение показателя длины волны
|
0.015 пм |
|
Точность определения длины волны
|
±1.0 пм |
|
Точность измерения групповой задержки
|
1.0 пс |
|
Мощность оптического выхода
|
<5 мВт |
|
Тип коннектора
|
FC/APC |
|
Размеры
|
330x350x160 мм |
|
Вес
|
7.5 кг |
|
Измерение задержки интерферометра
|
|
|
Длина измерения
|
50 - 100 м |
|
Точность измерения
|
0.1 мм |
|
Распределенное измерение деформации и температуры
|
|
|
Длина измерения
|
50 - 100 м |
|
Пространственное разрешение
|
5 мм |
|
Точность измерения деформации
|
±1.0 με |
|
Диапазон измерения деформации
|
±12000 με |
|
Точность измерения температуры
|
±0.1 ℃ |
|
Диапазон измерения температуры
|
-200...+1200 ℃ |
Оптические линии связи
- Измерения оптических устройств и модулей
- Измерение длины оптического волокна
- Измерение кремний-фотонных чипов
- Измерение спектральной и групповой задержки
- Мониторинг структурного состояния
- Испытания композитного материала на усталостную прочность
- Испытание конструкций на деформацию и температуру в автомобилестроении
- Реконструкция поля напряжений и температур
