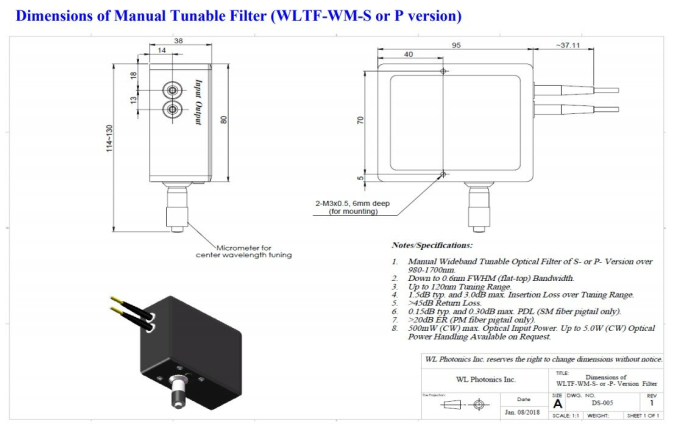

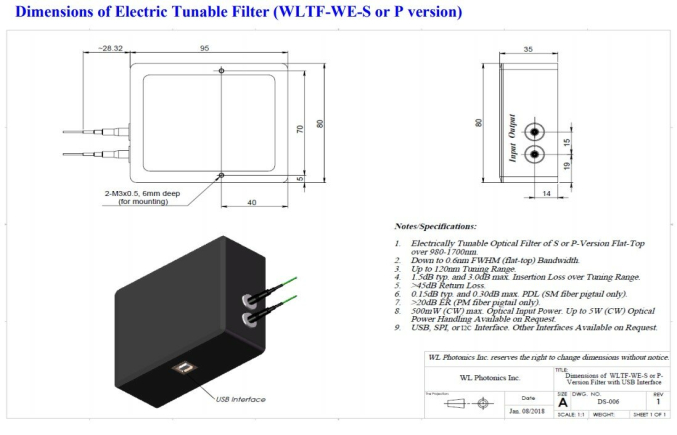

Оптический широкополосный перестраиваемый фильтр 1060 - 1600 нм серии WLTF-WM (или -WE) совмещает оптическое преобразование Фурье в свободном пространстве с дифракционной решеткой. Уникальный дизайн оптики обеспечивает доступ к выбору пространственно желаемых спектральных составляющих входного широкополосного спектра. Регулировка длины волны осуществляется либо точным микрометрическим драйвером, либо микрошаговым двигателем, подключенным к ПК через интерфейс USB, в котором срабатывание контролируется встроенным кодировщиком и управляется динамически в замкнутом контуре. Запатентованная конструкция оптики предлагает отличный выбор ширины полосы и диапазонов настройки с беспрецедентно низкими вносимыми потерями и потерями, зависящими от поляризации (PDL). Механизм точной настройки позволяет фильтрам обеспечивать высокое разрешение по длине волны и превосходную повторяемость настройки длины волны.
Ключевые особенности:
- Диапазон перестройки длины волны до 120 нм
- Высокий уровень внеполосного подавления
- Низкие вносимые и поляризационные потери
- Высокая оптическая мощность
- Спектральная форма передачи с плоской вершиной
- Доступны модели с ручным и электронным управлением в X-, O-, S-, C- и L-диапазонах
АО «ЛЛС» является официальным дистрибьютором компании WL Photonics Inc. на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Центральная длина волны
|
1060/1310/1550/1600 нм |
Диапазон перестройки
|
80/ 100 нм |
Вносимые потери
|
до 3 дБ |
Полоса пропускания
|
до 2,5 нм |
Разрешение по длине волны
|
0,02 нм |
Поляризационные потери
|
0,15 - 0,3 дБ (SM) |
Коэффициент экстинкции
|
20 дБ (PM) |
Внеполосное подавление
|
>50 дБ |
Оптическая мощность
|
500 мВт (CW), до 5 Вт по запросу |
Возвратные потери
|
>45 дБ |
Тип управления
|
ручной, электронный |
Тип волокна
|
SM и PM |
Вес
|
<0,75 кг |
Рабочая температура
|
от 10 до +50℃ |
Температура хранения
|
от -10 до +75℃ |
Применение:
- Подавление ASE шума
- Фильтрация CWDM каналов
- Формирование импульса
- Фильтрация сигналов
