SG-06 - Микрозахват

SmarAct

SG-06 [чертежи]

Характеристики

Сила захвата 0.3 Н

Время захвата 100 мс

Разрешение < 100 нм

Раскрытие захвата ≈ 1 мм

Размеры захвата 11 x 18.3 x 5 мм³

Вес 2 г

Все характеристики

Под заказ

Цена по запросу

Бесплатная доставка по России

Пуско наладка и обучение персонала

Подберем оборудование под ваши задачи

Гарантийное и пост-гарантийное обслуживание без привлечения производителя

Доступен лизинг, кредит, рассрочка

Бесплатная консультация инженера

Захваты компании SmarAct серии SG подходят как для микро-, так и для макроскопических приложений. Каждый захват состоит из 2 двух частей (а) линейный позиционер (например, SLC серии) и (б) гибкой структуры, прикрепленной к позициониеру.

В зависимости от приложения захватные зажимные кулачки могут быть сменными или приваренными к позиционеру.

Благодаря большому диапазону перемещения позиционеров компании SmarAct, захваты обеспечивают раскрытие зажимных кулачков на несколько миллиметров с сохранением высокоточного позиционирования. Такая высокая точность крайне важна при работе с маленькими и хрупкими объектами.

Высокую важность также имеют датчики положения, встроенные в позиционеры серии SLC (особенно в задачах автоматизированного микроманипулирования), потому что они обеспечивают обратную связь, для успешного захвата объекта.

В отличие от большинства других микрозахватов, захваты от SmarAct способны удерживать объект даже без источника питания, что обеспечивает большое время захвата без выделения теплоты.

По запросу возможно изготовление захватов по техническим требованиям заказчика.

Инструмент для захвата на основе пьезоэлектрического двигателя SG-06

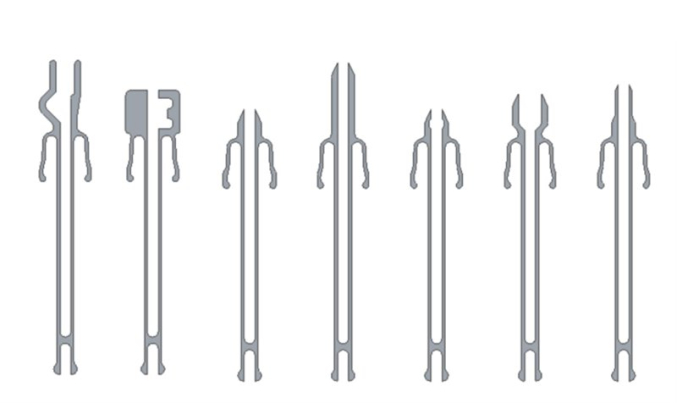

SG-06 – это микрозахват на основе пьезопривода, подходящий для микро- и макроскопических приложений. В отличие от большинства других микрозахватов, данные устройства способны удерживать объект даже без источника питания. Конструкция конца захвата и зажимных кулачков может быть адаптирована под задачу пользователя (варианты конструкции зажимных кулачком представлены на рисунке).

Особенности

Разрешение < 100 нм
Вакуум до 10^-11 мбар
Сила захвата 0.3 Н
Размеры 11 x 18.3 x 5 мм³ (без зажимных кулачков)

Информация для заказа

Модели

со съемными зажимными кулачками (-EX)
с черным анодированным покрытием (-BK)
для работы в вакууме: -HV (10^-6мбар), -UHV / UHVT (10^-11 мбар)
