Характеристики
Механические характеристики
—
Корпус
—
высокопрочный алюминиевый сплав
Контакт
—
медный сплав с золотым покрытием
Изолятор
—
LCP
Направляющий штифт
—
нержавеющая сталь
Синусоидальная вибрация
—
частота: 0 - 2000 Гц, ускорение: 15G
Случайная вибрация
—
Спектральная плотность мощности: 0,2g2/Гц, среднеквадратичное значение: 16,4G
Износостойкость
—
4000 циклов
Климатические характеристики
—
Рабочая температура
—
-55℃ ~ +125℃
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор JONHON в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции JONHON, полную техническую поддержку, а также поставку образцов.

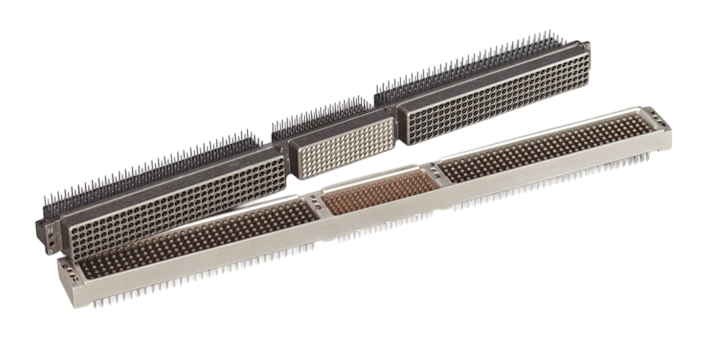

Ключевые особенности:
- Разработан для работы с электронными модулями VME64 и VME64x
- Высоконадежные гиперболоидные пружинные гнездовые контакты
- Может применяться в условиях сильной вибрации
- Разъем имеет электрическую клетку Фарадея и обеспечивает защиту от электростатического разряда
- Модуль P0/J0 поддерживает высокоскоростную дифференциальную передачу 3,125 Гбит/с
- Диапазон рабочих частот радиочастотных контактов: 0-18 ГГц
Артикулы формируются в соответствии с технической документацией.
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
VME
655,7 кб
|
Механические характеристики
|
|
|
Корпус
|
высокопрочный алюминиевый сплав |
|
Контакт
|
медный сплав с золотым покрытием |
|
Изолятор
|
LCP |
|
Направляющий штифт
|
нержавеющая сталь |
|
Синусоидальная вибрация
|
частота: 0 - 2000 Гц, ускорение: 15G |
|
Случайная вибрация
|
Спектральная плотность мощности: 0,2g2/Гц, среднеквадратичное значение: 16,4G |
|
Износостойкость
|
4000 циклов |
|
Климатические характеристики
|
|
|
Рабочая температура
|
-55℃ ~ +125℃ |
|
Срок службы при высокой температуре
|
125 ℃, 250 ч |
|
Относительная влажность (RH)
|
40±2℃, 90～98％ |
|
Соляной туман
|
48 ч |
|
Электрические характеристики
|
|
|
НЧ-контакт (применяется к модулю P1/J1, P2/J2)
|
|
|
Номинальный ток
|
2,5 А |
|
Выдерживаемое напряжение
|
1000 В |
|
Сопротивление изоляции
|
≥5000 МОм |
|
Сопротивление контакта
|
≤20 МОм |
|
Дифференциальный контакт (применяется к модулю P0/J0)
|
|
|
Скорость передачи
|
3,125 Гбит/с |
|
Характеристическое сопротивление
|
100±15 Ом |
|
Номинальный ток
|
1 А |
|
Выдерживаемое напряжение
|
1000 В |
|
Сопротивление изоляции
|
≥5000 МОм |
|
Сопротивление контакта
|
≤20 МОм |
|
ВЧ-контакт (общее использование)
|
|
|
Диапазон частот
|
0～18 ГГц |
|
Характеристическое сопротивление
|
50±1 Ом |
|
КСВН
|
≤1,15+0,01 f |
|
Отклонение фазы
|
≤±5º |
|
Сопротивление контакта
|
Центральный контакт: 5 МОм; Внешний контакт: 3 МОм |
- Авиация
- Космонавтика
- Электроника
