Дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

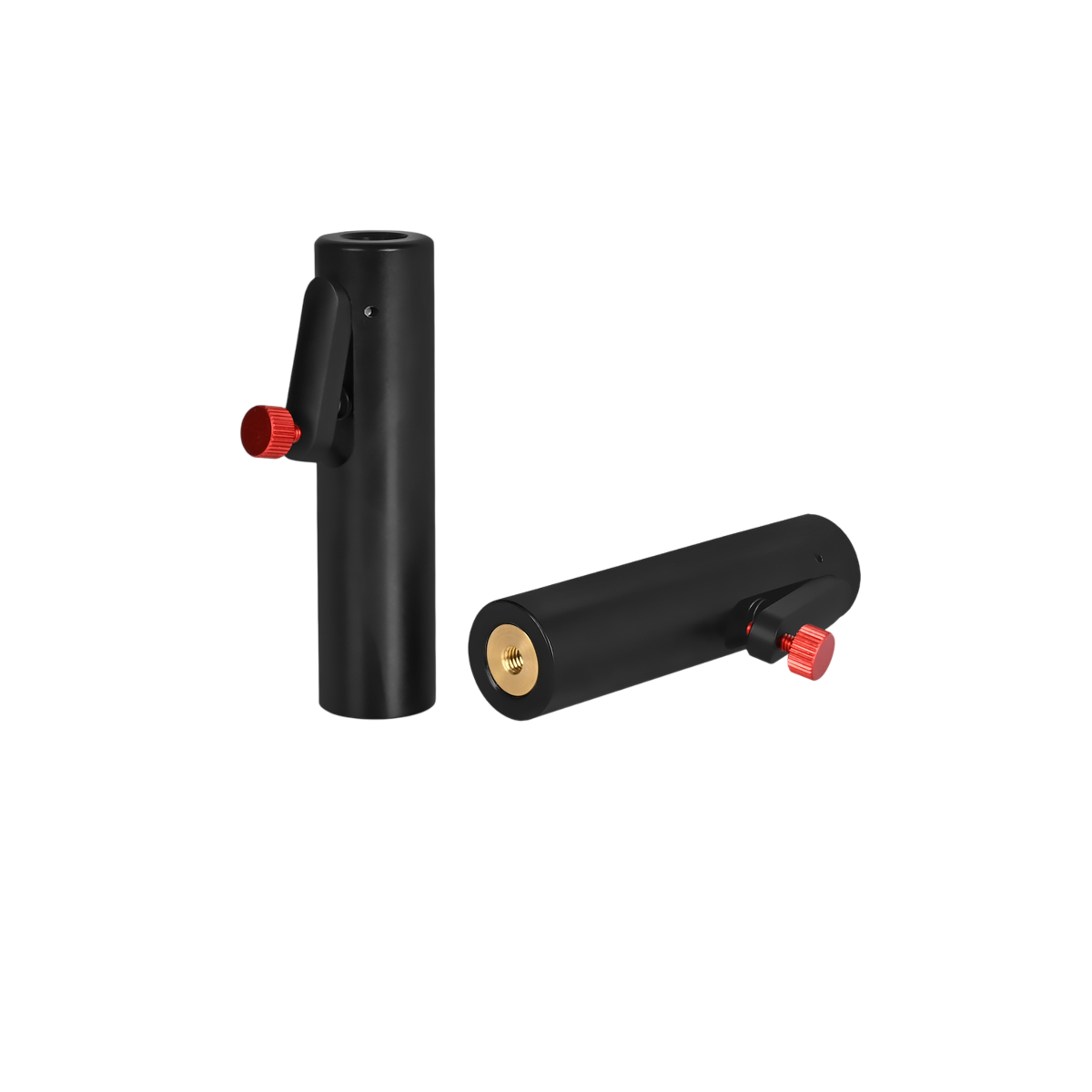

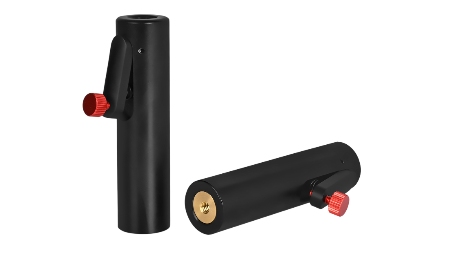

Держатели оптических стоек LBTEK представлены двумя типами: стандартный держатель стоек Ø12,7 мм и держатель стоек Ø12,7 мм с основанием. Их различие заключается в том, что стандартный держатель (серия PH-xxA) имеет в основании сквозное резьбовое отверстие M6, тогда как держатель с основанием (серия PH-xxB) оснащён встроенным магнитным основанием и обеспечивает полный проход снизу, что позволяет достичь минимальной высоты оптического пучка. Оба типа предназначены для фиксации стандартных стоек Ø12,7 мм, при этом канавки на внутренней стенке образуют двухлинейный контакт со стойкой, предотвращая её скольжение и вращение.
Подпружиненный накатный барашек с внутренним шестигранником (M6) следует затягивать с моментом не более 3,2 Н·м. Для усиления фиксации можно использовать ключ на 5 мм (внимание: чрезмерный момент может привести к поломке фиксирующего винта; рекомендуется использовать L-образный шестигранный ключ и затягивать его, удерживая за короткий конец). Выдвижные шаровые наконечники в верхней части изготовлены из полиацеталя, что предотвращает повреждение поверхности стоек.
Серия PH-xxA: сквозное резьбовое отверстие M6 в основании позволяет гибко комбинировать держатель с магнитным (PR-1S) или немагнитным (PR-1A) основанием. Его также можно использовать непосредственно с монтажными платами серии PB-x или закрепить на оптической плите, пропустив винт M6 через держатель изнутри.
Серия PH-xxB: основание из нержавеющей стали со встроенным кольцевым магнитом высокой силы обеспечивает надёжную магнитную фиксацию для позиционирования. Также может использоваться совместно с фиксирующей вилкой (PHC-45) для гибкой установки на оптическом столе.
- Подпружиненный накатный барашек с внутренним шестигранником
- Сверхширокая квадратная разгрузочная канавка, двухлинейный контакт предотвращает скольжение и вращение оптической стойки
- Основание стандартного держателя стоек Ø12,7 мм оснащено сквозным резьбовым отверстием M6
- Держатель стоек Ø12,7 мм с магнитным основанием допускает прохождение стойки насквозь для увеличения диапазона регулировки по высоте
- Крепление оптических компонентов
- Сборка лабораторных оптических схем
- Регулировка по высоте
- Повышенная жёсткость и устойчивость
- Увеличенный крутящий момент при сборке
- Монтаж в немагнитных средах
- Стандартные и нестандартные задачи
