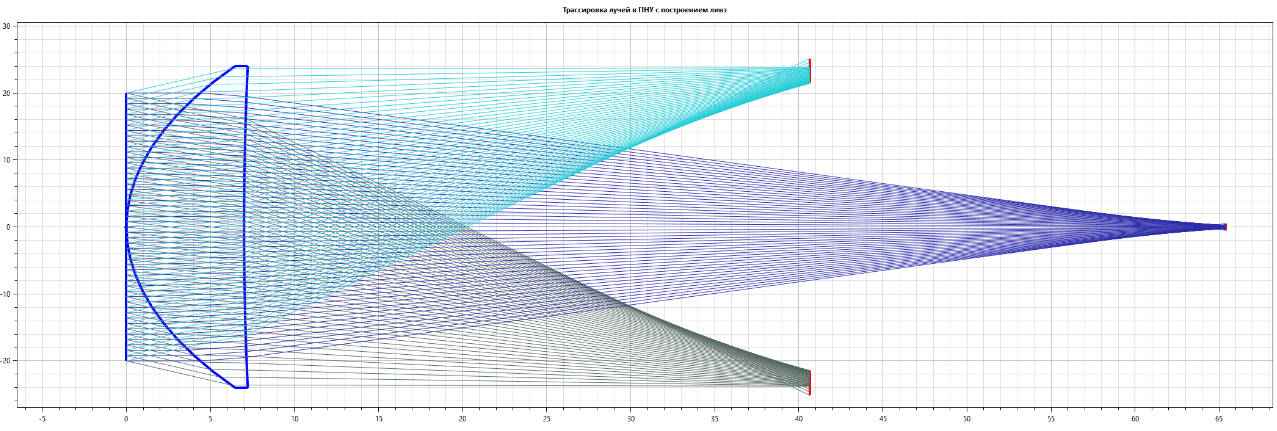

В учебно-методическом пособии описаны расчёт линзы в воздухе, оценка качества изображения, даваемого данной линзой, и её оптимизация. Лабораторная работа позволяет студенту провести собственные расчёт и исследование линзы.
В техническом задании указаны следующие исходные данные: марка стекла, показатели преломления на линиях F', e, C', диаметр линзы, заднее фокусное расстояние на линии e, радиус кривизны передней поверхности, а также положение предмета.
Необходимо рассчитать на линии конструктивные параметры линзы, гауссовы характеристики заданной линзы на линиях F', e, C', точечную диаграмму (ТД), функцию концентрации энергии (ФКЭ) и радиус кружка рассеяния по уровню энергии 80% в заданной плоскости (ЗП), в плоскости Гаусса (ПГ) и в плоскости наилучшей установки (ПНУ) на линиях F', e, C', составить сводную таблицу результатов, а также оптимизировать параметры заданной линзы на линии для положения предмета в бесконечности и на оси.
Для оптимизированной линзы требуется рассчитать гауссовы характеристики на линиях F', e, C', ТД, ФКЭ и в ЗП, ПГ и ПНУ на линиях F', e, C', для точки в бесконечности и на оси, рассчитать на линии e продольную сферическую аберрацию, поперечную сферическую аберрацию, хроматическую аберрацию положения; рассчитать на линии e при положении предмета в бесконечности и угловом поле 2*ω=60° : меридиональный и сагиттальный астигматизм, кривизну поля изображения, дисторсию, меридиональную кому.
Ключевые особенности:
- Линза
- Радиус кривизны
- Оптимизация линзы
- Кривизна поля изображения
- Асферизация
- Гауссовы характеристики
- Точечная диаграмма
- Функция концентрации энергии
- ПО «Оптика»
- Методическое пособие
