Характеристики
Механические характеристики
—
Износостойкость
—
500 циклов
Удар
—
ускорение 980 м/с2
Вибрация
—
синус 10 - 2000 Гц, ускорение 147 м/с2 (При использовании оптического контакта: синусоидальная: 10 - 55 Гц; одиночная амплитуда 0,75 мм)
Климатические характеристики
—
Рабочая температура
—
-55~+125 ℃ (При использовании оптического контакта рабочая температура разъема: -45~+80 ℃)
Устойчивость к соляному туману
—
96 ч
Характеристики контактов
—
Коаксиальный контакт D4
—
Характеристическое сопротивление
—
50 Ω
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор JONHON в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции JONHON, полную техническую поддержку, а также поставку образцов.
Ключевые особенности:
- Возможность интеграции оптических и коаксиальных контактов
Артикулы формируются в соответствии с технической документацией.
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы

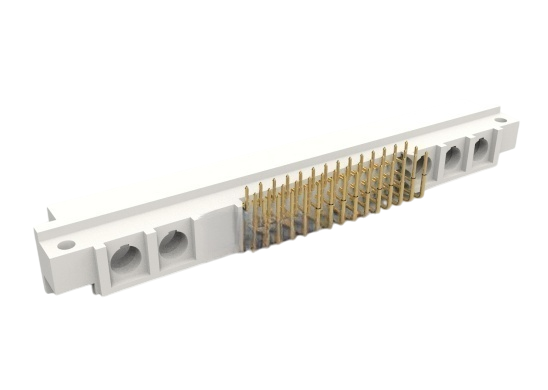

MR
376,4 кб
|
Механические характеристики
|
|
|
Износостойкость
|
500 циклов |
|
Удар
|
ускорение 980 м/с2 |
|
Вибрация
|
синус 10 - 2000 Гц, ускорение 147 м/с2 (При использовании оптического контакта: синусоидальная: 10 - 55 Гц; одиночная амплитуда 0,75 мм) |
|
Климатические характеристики
|
|
|
Рабочая температура
|
-55~+125 ℃ (При использовании оптического контакта рабочая температура разъема: -45~+80 ℃) |
|
Устойчивость к соляному туману
|
96 ч |
|
Характеристики контактов
|
|
|
Коаксиальный контакт D4
|
|
|
Характеристическое сопротивление
|
50 Ω |
|
Частота передачи
|
гибкий кабель: 0 - 2 ГГц; полу-гибкий кабель: 0 - 2ГГц |
|
КСВН
|
0 - 0.5 ГГц, КСВН≤1.22 ; 0.5 - 2 ГГц, КСВН ≤1.5 |
|
Сопротивление контакта
|
Центральные: 10 мΩ, наружные: 5 мΩ |
|
Сопротивление изоляции
|
1000 МΩ |
|
Выдерживаемое напряжение
|
1500 В |
|
Изоляция
|
50dB |
|
Коаксиальный контакт DB4
|
|
|
Характеристическое сопротивление
|
50 Ω |
|
Частота передачи
|
гибкий кабель: 0 - 10 ГГц; полу-гибкий кабель: 0 - 20 ГГц |
|
КСВН
|
≤1.15＋0.02F; F – единица ГГц |
|
Сопротивление контакта
|
Центральные: 5 мΩ, наружные: 3 мΩ |
|
Сопротивление изоляции
|
1000 МΩ |
|
Выдерживаемое напряжение
|
1000 В |
|
Изоляция
|
50dB |
|
Оптический контакт
|
|
|
SM, 9/125nm
|
вносимые потери ≤1dB, обратные потери ≥35dB. |
|
MM, 62.5/125nm
|
вносимые потери ≤1dB. |
|
Низкочастотные контакты
|
|
|
Сопротивление изоляции
|
5000 МΩ |
|
Выдерживаемое напряжение
|
Низкочастотный контакт: 1000 В переменного тока |
|
Сопротивление контакта
|
10 мΩ (φ0,8), 0,51 мΩ (8#) |
|
Рабочий ток ток
|
2 A (φ0,8) ; 50 A (8#) |
