Характеристики
Характеристики передачи
—
Сопротивление
—
Сопротивление между дифференциальными парами – 100±15 Ом; сопротивление между дифференциальным сигналом и землей – 50±10 Ом
Перекрестные помехи
—
в течение времени нарастания 100 пс <5%
Скорость передачи данных
—
3,125 Гбит/с
Отражение
—
<10%
Механические характеристики
—
Износостойкость
—
4000 циклов
Удар
—
ускорение 980 м/с2
Вибрация синусоидальная
—
10 Гц-2000 Гц, 196 м/с2; Случайная: 10 Гц-2000 Гц，
Спектральная плотность мощности
—
0,4 g2/Гц
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

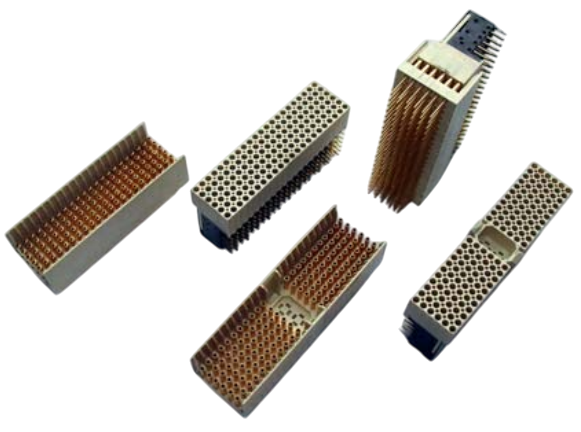

Официальный дистрибьютор JONHON в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции JONHON, полную техническую поддержку, а также поставку образцов.
Ключевые особенности:
- Аналог разъемов HarBus HM Harting
- Электрические и климатические характеристики соответствуют IEC61076-4-101
- Разъемы серии H2 с пружинным гнездом соответствуют требованиям шины CPCI, что позволяет заменить обычный разъем с зазором 2 мм
- По сравнению с обычным разъемом 2 мм, серия H2 использует высоконадежную гиперболоидную конструкцию разъема, которая гарантирует, что прерывания не возникнут при сильной вибрации, ударах и других суровых условиях
Артикулы формируются в соответствии с технической документацией.
АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
H2
1 мб
|
Характеристики передачи
|
|
|
Сопротивление
|
Сопротивление между дифференциальными парами – 100±15 Ом; сопротивление между дифференциальным сигналом и землей – 50±10 Ом |
|
Перекрестные помехи
|
в течение времени нарастания 100 пс <5% |
|
Скорость передачи данных
|
3,125 Гбит/с |
|
Отражение
|
<10% |
|
Механические характеристики
|
|
|
Износостойкость
|
4000 циклов |
|
Удар
|
ускорение 980 м/с2 |
|
Вибрация синусоидальная
|
10 Гц-2000 Гц, 196 м/с2; Случайная: 10 Гц-2000 Гц， |
|
Спектральная плотность мощности
|
0,4 g2/Гц |
|
Электрические характеристики
|
|
|
Выдерживаемое напряжение (Vrms)
|
нормальные условия 1000AC |
|
Сопротивление контакта
|
≤25 МОм |
|
Сопротивление изоляции
|
≥5000 МОм |
|
Номинальный ток контакта
|
1 A |
|
Климатические характеристики
|
|
|
Диапазон температур
|
-55℃~+125℃ |
|
Выдерживаемое напряжение на высоте
|
30 кПа, 200 В переменного тока |
|
Устойчивость к жидкости
|
Устойчив к различным видам топлива, охлаждающей жидкости, растворителям |
|
Огнестойкость
|
Затухает в течение 10 с |
|
Соляной туман
|
48 ч |
- Для передачи данных между материнскими платами и корпусной платой в шине CPCI
- Применяется в авиации, космонавтике
