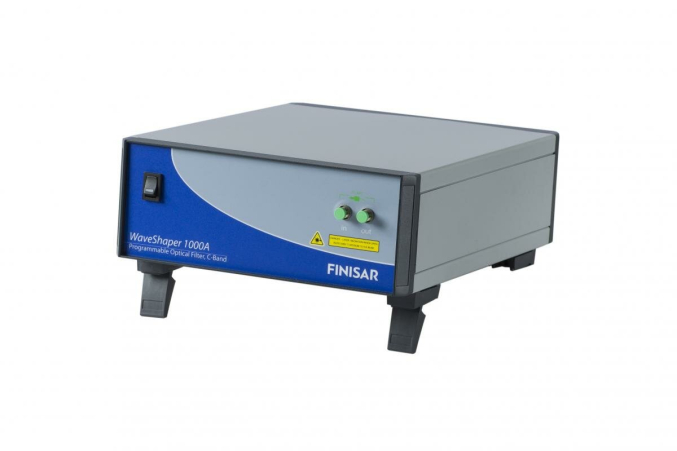

Программируемый перестраиваемый фильтр серии WaveShaper 1000A
- Конфигурации порта
- 1x1 (1000);1x4 (4000)
- Диапазон рабочих частот
- 191.1-196.46 ТГц (1526.0 - 1568.7 нм)
- Полоса пропускания фильтра
- 10 ГГц – 5.36 ТГц (0.08 – 42.7 нм)
- Макс. вх. оптическая мощность
- +27 дБм
- Макс. оптическая мощность на 50 ГГц канал
- +13 дБм
- Категория
- Перестраиваемые оптические фильтры
- Описание
- Заказать товар
- Описание
- Характеристики
- Рекомендации по использованию
Программируемый оптический фильтр WaveShaper 1000A поддерживает произвольные сгенерированные пользователем формы каналов и фильтров. Полоса пропускания может быть установлена в диапазоне от 10 ГГц до более 5 ТГц с шагом 1 ГГц для стандартной версии С или L-диапазона 1000A. Версия X - которая охватывает диапазон C + L - поддерживает полосы пропускания фильтра от 20 ГГц до 9 ТГц. Требуемая форма фильтра (как амплитуда, так и фаза) может быть сгенерирована пользователем и затем загружена в программное обеспечение WaveManager, которое преобразует спецификацию пользователя в требуемую оптическую форму.
Ключевые особенности:
- Основан на технологии LCoS
- Переменная пропускной способности фильтра от 10 ГГц до более 9 ТГц
- Интегрированный веб-сервер обеспечивает независимое от платформы управление
АО «ЛЛС» является официальным дистрибьютором компании Finisar и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
-
ПараметрЗначение
-
Конфигурации порта1x1 (1000);1x4 (4000)
-
Диапазон рабочих частот191.1-196.46 ТГц (1526.0 - 1568.7 нм)
-
Полоса пропускания фильтра10 ГГц – 5.36 ТГц (0.08 – 42.7 нм)
-
Макс. вх. оптическая мощность+27 дБм
-
Макс. оптическая мощность на 50 ГГц канал+13 дБм
-
Форма/тип фильтраПроизвольная
-
Разрешение перестройки частоты±1 ГГц (±8 пм)
-
Точность установки частоты±2.5 ГГц (±20 пм)
-
Разрешение перестройки полосы пропускания±1 ГГц (±8 пм)
-
Диапазон управления групповой задержкой-25...+25 пс
-
Диапазон управления затуханием0 - 35 дБ
-
Разрешение перестройки затухания0.01 дБ
-
Время расчета<500 мс
-
Вносимые потери< 5 дБ
-
Поляризационно-зависимые потери (PDL)0.4 дБ
-
Диф. групповая задержка (DGD)< 0.5 пс
-
Обратные потери>25 дБ
-
ИнтерфейсEthernet (GbE), USB 2.0
-
Тип коннектораFC/UPC, FC/APC
-
Потребляемая мощность<50 ВА
-
Габариты/вес241x88x316 мм, 3.8 кг
-
Диапазон рабочих температур+15...+35°C
- Тестирование оптических компонентов
- Тестирование трансиверов
- Тестирование системы DWDM
- Лазерная импульсная компрессия
- Оптическая / Микроволновая фильтрация
Положить в корзину | Название | Выбрать количество | Рабочий диапазон длин волн | Конфигурация | Тип коннектора | Тип волокна | Цена |
|
|
||||||
В корзину | WS-01000A-L-S-1-AA-00 |
|
L | Настольный | FC/APC | SM | По запросу |
В корзину | WS-01000A-C-R-1-AA-00 |
|
C | Встраиваемый | FC/APC | SM | По запросу |
В корзину | WS-01000A-C-M-1-AA-00 |
|
C | Модуль | FC/APC | SM | По запросу |
В корзину | WS-01000A-C-S-2-AA-00 |
|
C | Настольный | FC/UPC | SM | По запросу |
В корзину | WS-01000A-C-M-1-AA-01 |
|
C | Модуль | FC/APC | PM | По запросу |
В корзину | WS-01000A-C-S-1-AA-00 |
|
C | Настольный | FC/APC | SM | По запросу |
В корзину | WS-01000A-C-S-1-AA-01 |
|
C | Настольный | FC/APC | PM | По запросу |
В корзину | WS-01000A-X-M-1-AA-00 |
|
C+L | Модуль | FC/APC | SM | По запросу |
В корзину | WS-01000A-X-S-1-AA-00 |
|
C+L | Настольный | FC/APC | SM | По запросу |
В корзину | WS-01000A-L-M-1-AA-00 |
|
L | Модуль | FC/APC | SM | По запросу |
