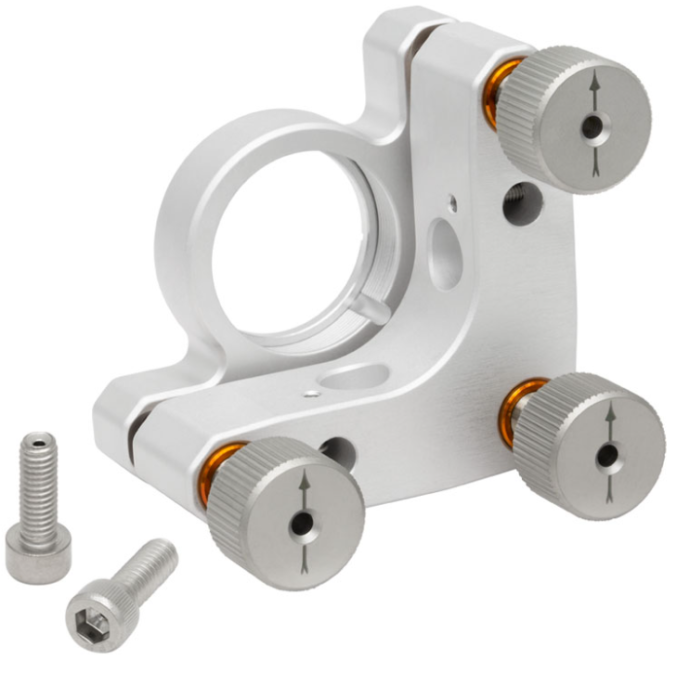

    Прецизионный кинематический держатель оптики Ø25.4 мм, резьба SM1, 3 регулятора

    Прецизионный кинематический держатель оптики Ø25.4 мм, резьба SM1, 3 регулятора

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Держатель KS1TV SM1 предназначен для крепления оптики Ø25 мм толщиной до 0,28" (7,1 мм) и обеспечивает регулировку угла наклона и рыскания ± 4 °. Оптика удерживается на месте с помощью прилагаемого вакуумного удерживающего кольца. Стопорное кольцо можно прикрепить с помощью гаечного ключа SPW606. Ходовые винты из нержавеющей стали с втулками из фосфористой бронзы обеспечивают плавную регулировку. Монтажные отверстия с цековками # 8 (M4) позволяют устанавливать на стойке левую или правую ориентацию.

    Это крепление включает в себя более толстую заднюю пластину, чем наши два крепления регулировочных зеркал, что обеспечивает повышенную стабильность. В дополнение к увеличенной массе крепления были использованы более жесткие пружины и закаленные вставки во всех точках контакта для повышения общей производительности. KS1TV имеет оптическую оправу с внутренней резьбой SM1 (1,035 "-40).

    Это крепление содержит три регулятора 1/4 "-100 TPI, которые позволяют изменять диапазон регулировки ± 4 °, перемещая переднюю пластину крепления зеркала. Расстояние между передней и задней пластинами должно составлять 0,120 дюйма (3,05 мм) для диапазон регулировки должен быть симметричным (т. е. ± 4 °). При использовании всех трех регуляторов максимальное перемещение по оси Z составляет 0,25 дюйма (6,4 мм). Регуляторы можно заблокировать, установив стопорные гайки POLARIS-LN1 (не входят в комплект). Каждый регулятор можно снять и заменить нашим пылесосом PIAK10VF. -совместимые пьезоэлектрические инерционные приводы, как показано на изображении справа, позволяют регулировать угол с типичным разрешением 0,5 мкрад.

    Ключевые особенности:

    • Оптическая оправа с внутренней резьбой SM1 (1,035 "-40)
    • Крепление Ø25.4 мм оптики толщиной до 0,28" (7,1 мм) с использованием прилагаемого стопорного кольца
    • Сквозные отверстия с цековкой # 8 (M4) позволяют использовать левую или правую ориентацию
    • Совместимость со средами> 10-6 Торр

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Диаметр оптики
      Ø25.4 мм
    • Точная угловая регулировка
      ± 4 °
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KS1TV
    Прецизионный кинематический держатель оптики Ø25.4 мм, подходит для работы в вакууме, резьба: SM1, 3 регулятора По запросу
