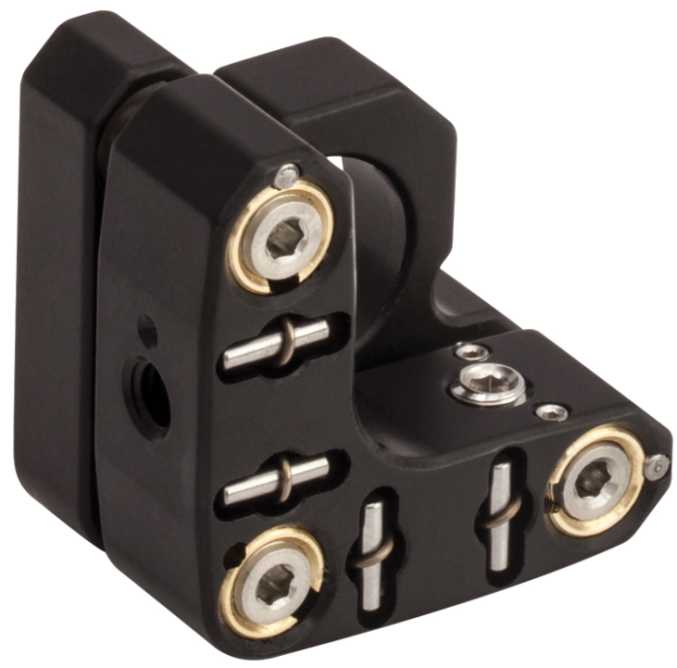

Прецизионный кинематический держатель оптических элементов Ø12.7 мм

Прецизионный кинематический держатель оптических элементов Ø12.7 мм

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Заказать товар
  • Описание
  • Характеристики
  • Документация

Эти прецизионные кинематические крепления для зеркал предназначены для использования с оптикой Ø12.7 мм, доступны со съемными ручками или без них и обеспечивают регулировку угла наклона и рыскания ± 4 °. У них более толстые задние пластины, чем у двух оправ серии, что обеспечивает повышенную стабильность. В дополнение к увеличенной массе крепления, были добавлены более жесткие пружины и закаленные вставки во всех точках контакта для повышения общей производительности.

Три регулятора 3/16 "-100 TPI на каждом креплении позволяют изменять диапазон регулировки ± 4 ° путем перемещения передней пластины крепления для зеркала. Расстояние между передней и задней пластинами крепления для зеркала должно составлять 0,065 дюйма (1,65 дюйма). мм), чтобы диапазон регулировки был симметричным (т. е. ± 4 °). При использовании всех трех регуляторов линейного перемещения по оси Z можно достичь 0,250 дюйма (6,35 мм) с помощью KS05 (/ M), а с помощью KS05K (/ M) - 0,18 дюйма (4,57 мм). На креплении расположены два резьбовых монтажных отверстия 8-32 (M4), которые позволяют устанавливать на стойке левую или правую ориентацию.

И KS05 (/ M), и KS05K (/ M) имеют три фиксируемых регулятора 3/16 "-100". Регуляторы на KS05 (/ M) имеют длину 0,5 дюйма, а на KS05K (/ M) - 0,75 дюйма. Конструкция KS05 (/ M) с шестигранным приводом позволяет помещать ее в меньшие области, где большинство оптических креплений диаметром 1/2 дюйма не могут. KS05K (/ M), однако, имеет съемные черные алюминиевые ручки 3/16 "-100", которые обеспечивают больший комфорт и позволяют использовать его в установках, где нельзя использовать отвертку или шестигранник.

Ключевые особенности:

  • Оптика закреплена в отверстии с двойным просверленным отверстием с помощью установочного винта с нейлоновым наконечником
  • Толстая задняя пластина и усиленные пружины для устойчивости
  • Изготовлен из анодированного алюминия черного цвета
  • Вставки из закаленной нержавеющей стали на кинематических контактах снижают износ
  • Доступен с ручками или без них

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Диаметр оптики
    Ø 12.7 мм
  • Точная угловая регулировка
    ± 4 °
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину KS05K/M
Прецизионный кинематический держатель оптических элементов Ø12.7 мм, 3 регулировочных винта со съемными ручками, крепления: M4 По запросу
В корзину KS05/M
Прецизионный кинематический держатель оптических элементов Ø12.7 мм, 3 регулировочных винта, крепления: M4 По запросу
