AMM3
Характеристики
Материал
—
Алюминиевый сплав 6061-T6
Обработка поверхности
—
Чёрное анодирование
Диапазон регулировки
—
±4° (по тангажу и рысканию)
Механизм фиксации
—
Радиальная блокировка (винты фиксации)
Размеры устанавливаемых оптических компонентов
—
Ø11 мм, Ø12,7 мм, Ø25,4 мм, Ø38,1 мм, Ø50,8 мм, 25,4×25,4 мм
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

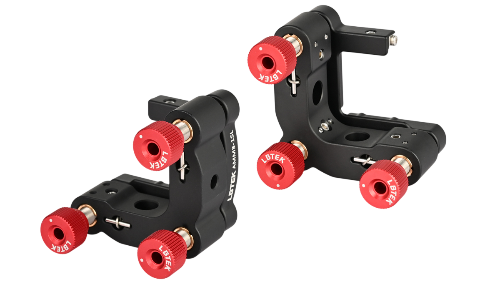

Прецизионные оптические держатели LBTEK типа B имеют гладкие посадочные отверстия, не оснащены рукоятками и используют установочные винты для фиксации оптических компонентов. В основании держателя предусмотрены резьбовые отверстия M4 или отверстия с цековкой под винты M4 для соединения с оптическими стойками. Во всех прецизионных держателях типа B для фиксации оптики применяются винты с резиновыми наконечниками. Минимальная толщина устанавливаемых оптических компонентов составляет 2,0 мм, 3,0 мм и 4 мм соответственно (в зависимости от модели). Модели AMM3-11BS, AMM3-05B и AMM3-05BS оснащены тремя прецизионными резьбовыми регулировочными парами M5×0,25-22KLB. Модели AMM3-1B, AMM3-1.5B и AMM3-2B оснащены тремя прецизионными резьбовыми регулировочными парами M6×0,25-22KLB. Все резьбовые втулки имеют механизм зажима с гибким элементом (flexure clamp) и фиксирующими винтами, которые затягиваются с помощью ключа на 2,0 мм. Модели AMM3-11BS и AMM3-05BS (без рукояток) предназначены для работы в ограниченном пространстве. Комплектация: при покупке прецизионных оптических держателей LBTEK в комплект входит один ключ на 2,0 мм бесплатно. К держателям серий на 1 дюйм, 1,5 дюйма и 2 дюйма дополнительно прилагаются 2 винта с цилиндрической головкой под шестигранник M4.
Ключевые особенности:
Ключевые особенности:
- Диаметр устанавливаемых оптических компонентов: Ø11 мм, Ø12,7 мм, Ø25,4 мм, Ø38,1 мм, Ø50,8 мм
- Минимальная толщина оптики: 2,0 мм / 3,0 мм (в зависимости от модели)
- Диапазон угловой регулировки: ±4°
- Цена деления за один оборот: 0,72°, 0,4°, 0,3°, 0,23°
- Фиксация регулировочных винтов: Да (блокировка)
- Крепление оптического компонента: Установочные винты
- Установка оптических компонентов
- Юстировка оптических осей
- Сборка многокомпонентных оптических схем
- Стабильные лабораторные стенды
- Монтаж в ограниченном пространстве
- Повышенная жёсткость
- Научные исследования и разработки
