TPA-LMPS-GS-1X2Y-01-0261
Характеристики
Конфигурация
—
Портальная система XY
Количество осей
—
3
Ось X
—
1 шт.
Ось Y
—
2 шт.
Тип привода
—
Серводвигатели
Интерфейс управления
—
EtherCAT
Серия сервоприводов
—
Servotronix CDHD2S
Повторяемость
—
±5 мкм
Разрешение системы обратной связи
—
1 мкм
Линейные направляющие
—
AirTAC
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

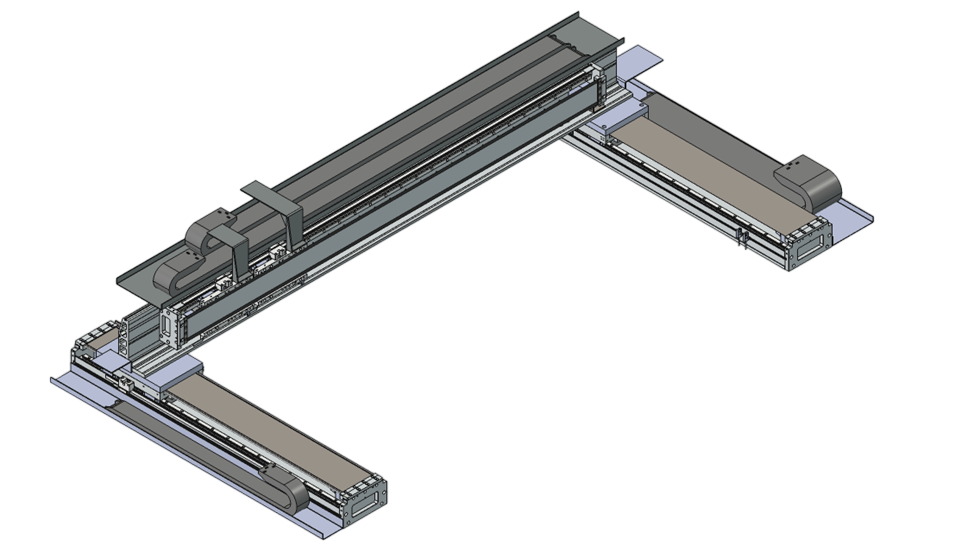

TPA-LMPS-GS-1X2Y-01-0261 представляет собой высокоскоростную портальную систему линейного позиционирования, предназначенную для выполнения высокоточных операций перемещения в автоматизированных производственных, измерительных и лазерных комплексах. Конструкция состоит из одной портальной оси X и двух независимых осей Y, обеспечивая высокую жесткость, стабильность и точность позиционирования при работе с различными технологическими нагрузками. Система комплектуется сервоприводами Servotronix с поддержкой EtherCAT и полностью готова к интеграции в промышленное оборудование.
Комплект поставки
- Ось X с двумя синхронными каретками.
- Две линейные оси Y.
- Сервоприводы Servotronix CDHD2S с интерфейсом EtherCAT.
- Датчики положения TPA.
- Кабели питания и энкодеров длиной 10 м.
- Соединительные кронштейны.
- Кабельные цепи.
- Кабельные лотки.
|
Конфигурация
|
Портальная система XY |
|
Количество осей
|
3 |
|
Ось X
|
1 шт. |
|
Ось Y
|
2 шт. |
|
Тип привода
|
Серводвигатели |
|
Интерфейс управления
|
EtherCAT |
|
Серия сервоприводов
|
Servotronix CDHD2S |
|
Повторяемость
|
±5 мкм |
|
Разрешение системы обратной связи
|
1 мкм |
|
Линейные направляющие
|
AirTAC |
|
Покрытие корпуса
|
Черное анодирование |
|
Вес
|
120 кг |
|
Характеристики оси X
|
|
|
Модель
|
TPA-LNP3-120-35C3-2CS-L1380-10-C-10-N5 |
|
Количество кареток
|
2 |
|
Эффективный ход
|
1050 мм |
|
Максимальная скорость
|
3 м/с |
|
Максимальное ускорение/замедление
|
3G |
|
Количество сервоприводов
|
2 |
|
Количество датчиков TPA
|
5 |
|
Длина кабеля питания и энкодера
|
10 м |
|
Характеристики осей Y
|
|
|
Модель
|
TPA-LNP3-170-75E4-1CS-L720-10-C-10-N3 |
|
Количество осей
|
2 |
|
Количество кареток на ось
|
1 |
|
Эффективный ход
|
600 мм |
|
Максимальная скорость
|
1,5 м/с |
|
Максимальное ускорение/замедление
|
1,5G |
|
Количество сервоприводов
|
1 на каждую ось |
|
Количество датчиков TPA
|
3 на каждую ось |
|
Длина кабеля питания и энкодера
|
10 м |
