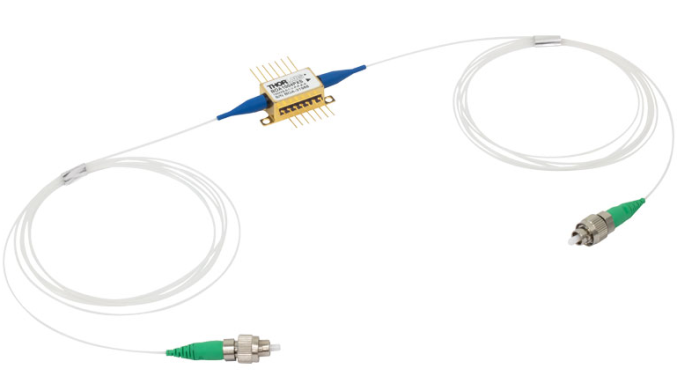

- Поляризационно-зависимый оптический затвор, рабочая длина волны: 1550 нм, корпус: Butterfly, волокно c сохранением поляризации, разъемы: FC/APC
Оптические переключатели BOA1004PXS разработаны специально для приложений, требующих оптического затвора с рабочей длиной волны 1550 нм. Поляризационно-независимый SOA1013SXS обеспечивает коэффициент ослабления более 60 дБ. Эти устройства основаны на высокоэффективных многослойных структур InP / InGaAsP с множественными квантовыми ямами (MQW), выращенных на пластине InP и переработанных в проверенный и надежный гребенчатый волновод. Устройство может работать как быстродействующий оптический переключатель без потерь, полнодиапазонный регулируемый оптический аттенюатор (VOA) или оптический затвор для защиты хрупкого оптического оборудования.
Переключатель BOA1004PXS, зависящий от поляризации, предлагает пользователю полный контроль над уровнем мощности, что делает его идеальным для систем генерации мощных лазерных импульсов, таких как резонаторные датчики и системы LIDAR. Устройство поставляется в стандартном для отрасли 14-pin корпусе типа «бабочка» с косичками, поддерживающими поляризацию (PMF), которые заканчиваются разъемами FC / APC и шпонкой, выровненной по медленной оси. BOA могут быть настроены по запросу, чтобы иметь изоляторы на входе, выходе или обоих. Обратитесь в службу технической поддержки за помощью в настройке устройства для вашего приложения.
Ключевые особенности:
- Высокая скорость переключения <1 нс
- Разъемы FC / APC с ключом, выровненным по медленной оси на BOA1004PXS
- Типичные области применения включают системы LIDAR, системы дистанционного зондирования и резонаторные кольцевые датчики.
- Контроль температуры корпуса с помощью элемента внутреннего термоэлектрического охладителя (TEC)
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длины волн
|
1500 нм - 1600 нм |
Конфигурации
|
14-pin butterfly |
Тип волокна
|
PMF-1550 |
Скорость переключения
|
1 нс |
Рабочий ток IOP
|
600 мА |
Оптическая изоляция
|
40 дБ |
Коэффициент экстинкции
|
70 дБ |
Максимальная выходная мощность для входного сигнала CW
|
18 дБм |
Максимальная выходная мощность для модулированного входного сигнала
|
910 дБм |
Выходная мощность насыщения
|
15 дБм |
Коэффициент шума NF
|
8,0 дБ - 9,5 дБ |
Прямое напряжение VF
|
1,6 В - 1,8 В |
Длина чипа
|
1,5 мм |
Показатель преломления волновода
|
3,2 |
Длина волокна
|
1,5 ± 0,1 м |
Коннектор
|
FC / APC |
