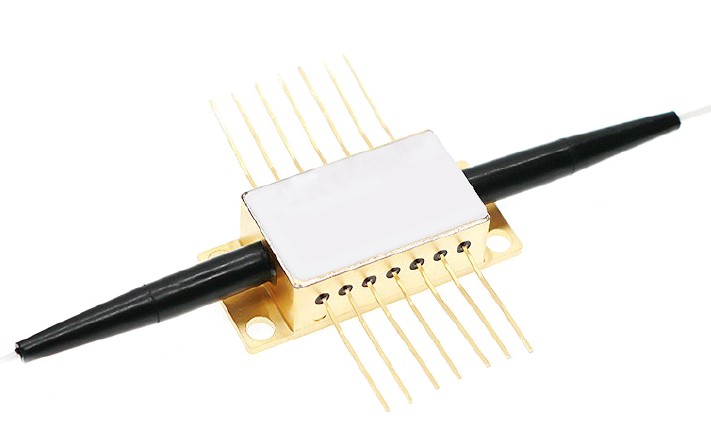

Усилитель Litecore предназначен для усиления оптической мощности «волокно-волокно» и применяется в системах передачи данных, волоконной сенсорике, медицинской визуализации и контрольно-измерительном оборудовании. Усилитель выполнен на собственной платформе InGaAsP, собран в ультракомпактном корпусе 14-pin BTF. Внутри установлен оптический изолятор на термоэлектрическом охладителе (TEC). Данная версия является поляризационно нечувствительной.
Ключевые особенности
- Рабочий диапазон длин волн: 1524–1550 нм (C-band)
- Поляризационно-нечувствительный (PDG ≤ 1.5 дБ)
- Компактный 14-пиновый корпус BTF
- Встроенный оптический изолятор
- Термоэлектрический охладитель (TEC)
- Одномодовое волокно (SM) 900 мкм
- Длина волокна ≥ 50 см
- Разъем FC/APC (возможно изменение под заказ)
Информация для заказа
|
Модель |
Тип |
Корпус |
Диапазон |
Мощность |
Поляризация |
|
SOA-BTF14-C-16-PI |
SOA |
BTF14 |
C-band |
16 дБм |
PI (нечувств.) |
|
Предельно допустимые параметры
|
|
|
Прямой ток
|
500 (Тип.) 1000 (Макс.) мА |
|
Прямое напряжение
|
2.6 (Макс.) В |
|
Обратное напряжение
|
2 (Макс.) В |
|
Ток TEC
|
1.5 (Макс.) А |
|
Напряжение TEC
|
3.5 (Макс.) В |
|
Рабочая температура
|
-5 (Мин.) 75 (Макс.) °C |
|
Температура хранения
|
-40 (Мин.) 85 (Макс.) °C |
|
Относительная влажность хранения
|
85 (Макс.) % |
|
Устойчивость к ЭСР (HBM)
|
500 (Макс.) В |
|
Электрооптические характеристики
|
|
|
Рабочая длина волны
|
1524 (Мин.) 1550 (Макс.) нм |
|
Выходная мощность (Pin = 0 дБм, IOP = 500 мА)
|
15 (Мин.) 16 (Тип.) дБм |
|
Выходная мощность (Pin = 0 дБм, IOP = 800 мА)
|
17 (Мин.) 18 (Тип.) дБм |
|
Малосигнальное усиление (Pin = -30 дБм, IOP = 800 мА)
|
22 (Мин.) дБ |
|
Зависимость усиления от длины волны
|
1 (Макс.) дБ |
|
Поляризационно-зависимое усиление (PDG)
|
1.5 (Макс.) дБ |
|
Коэффициент шума
|
9 (Макс.) дБ |
|
Сопротивление терморезистора
|
9.5 (Мин.) 10 (Тип.) 10.5 (Макс.) кОм |
|
Параметры волокна
|
|
|
Тип волокна
|
SM 900 мкм (или под заказ) |
|
Длина волокна
|
> 50 см |
|
Тип коннектора
|
FC/APC (или под заказ) |
- Системы передачи данных
- Волоконная сенсорика
- Медицинская визуализация
- Контрольно-измерительное оборудование
