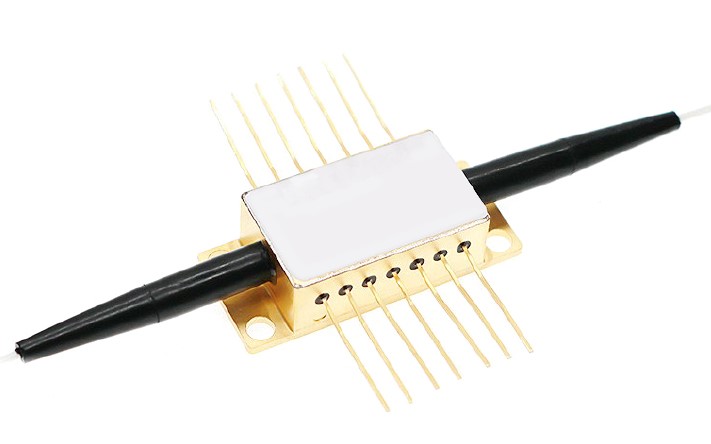

Усилитель Litecore предназначен для усиления оптической мощности «волокно-волокно» и применяется в системах передачи данных, волоконной сенсорике, медицинской визуализации и контрольно-измерительном оборудовании. Усилитель выполнен на собственной платформе InGaAsP, собран в ультракомпактном корпусе 14-pin BTF. Внутри установлен оптический изолятор на термоэлектрическом охладителе (TEC). Данная версия является поляризационно чувствительной.
Ключевые особенности
- Рабочий диапазон длин волн: 1300–1320 нм (O-band)
- Поляризационно чувствительный (PER ≥ 18 дБ)
- Компактный корпус 14-pin BTF
- Встроенный оптический изолятор
- Термоэлектрический охладитель (TEC)
- Одномодовое PM волокно (с сохранением поляризации) 900 мкм
- Длина волокна ≥ 50 см
- Разъем FC/APC (возможно изменение под заказ)
Информация для заказа
|
Модель |
Тип |
Корпус |
Диапазон |
Мощность |
Поляризация |
|
SOA-BTF14-O-15-P |
SOA |
BTF14 |
O-band |
15 дБм |
P (чувств.) |
|
SOA-BTF14-O-22-P |
SOA |
BTF14 |
O-band |
22 дБм |
P (чувств.) |
|
Предельно допустимые параметры
|
|
|
Прямой ток
|
800 (Тип.) 1000 (Макс.) мА |
|
Прямое напряжение
|
2.2 (Тип.) 3 (Макс.) В |
|
Обратное напряжение
|
2 (Макс.) В |
|
Ток TEC
|
1.5 (Макс.) А |
|
Напряжение TEC
|
3.5 (Макс.) В |
|
Рабочая температура
|
-5 (Мин.) 75 (Макс.) °C |
|
Температура хранения
|
-40 (Мин.) 85 (Макс.) °C |
|
Относительная влажность хранения
|
85 (Макс.) % |
|
Устойчивость к ЭСР (HBM)
|
500 (Макс.) В |
|
Электрооптические характеристики
|
|
|
Рабочая длина волны
|
1300 (Мин.) 1320 (Макс.) нм |
|
Выходная мощность (Pin = 20 дБм, Iop = 800 мА)
|
-15 (Тип.) дБм |
|
Выходная мощность (Pin = 10 дБм, Iop = 800 мА)
|
-20 (Тип.) дБм |
|
Малосигнальное усиление (Pin = -20 дБм, Iop = 800 мА)
|
35 (Тип.) дБ |
|
Зависимость усиления от длины волны
|
1 (Макс.) дБ |
|
Коэффициент поляризационной экстинкции (PER)
|
18 (Мин.) дБ |
|
Коэффициент шума
|
7.5 (Макс.) дБ |
|
Сопротивление терморезистора
|
9.5 (Мин.) 10 (Тип.) 10.5 (Макс.) кОм |
|
Параметры волокна
|
|
|
Тип волокна
|
PM 900 мкм (или под заказ) |
|
Длина волокна
|
> 50 см |
|
Тип коннектора
|
FC/APC (или под заказ) |
- Системы передачи данных
- Волоконная сенсорика
- Медицинская визуализация
- Контрольно-измерительное оборудование
