SOA-BTF14-O-15
Характеристики
Предельно допустимые параметры
—
Прямой ток
—
800 (Тип.) 1000 (Макс.) мА
Прямое напряжение
—
2.2 (Тип.) 3 (Макс.) В
Обратное напряжение
—
2 (Макс.) В
Рабочая температура
—
-5 (Мин.) 75 (Макс.) °C
Температура хранения
—
-40 (Мин.) 85 (Макс.) °C
Относительная влажность при хранении
—
85 (Макс.) %
Устойчивость к электростатическому разряду (HBM)
—
500 (Макс.) В
Электрооптические характеристики
—
Центральная длина волны (Iраб = I_f, Pin = -20 дБм)
—
1300 (Мин.) 1305 (Макс.) нм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Эксклюзивный дистрибьютор Litecore в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Litecore, полную техническую поддержку, а также поставку образцов.

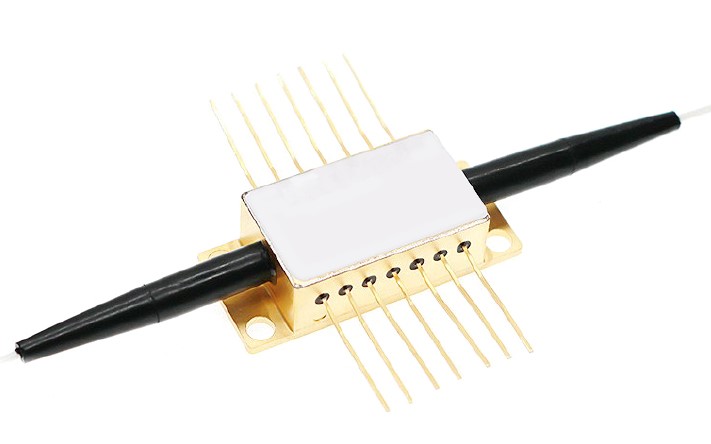

Полупроводниковый оптический усилитель (SOA) Litecore предназначен для усиления оптической мощности при передаче по волокну («волокно-волокно»). Применяется в системах передачи данных, волоконно-оптической сенсорике, медицинской визуализации, испытательном и измерительном оборудовании. Усилитель основан на собственной технологической платформе InGaAsP компании Litecore и производится с использованием отработанных процессов микрооптической сборки в ультракомпактном корпусе типа 14-pin «бабочка».
Ключевые особенности:
- Чувствительный к поляризации

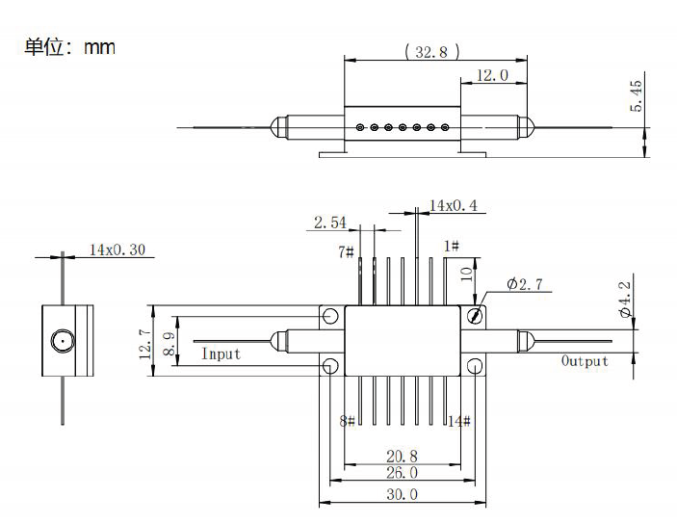

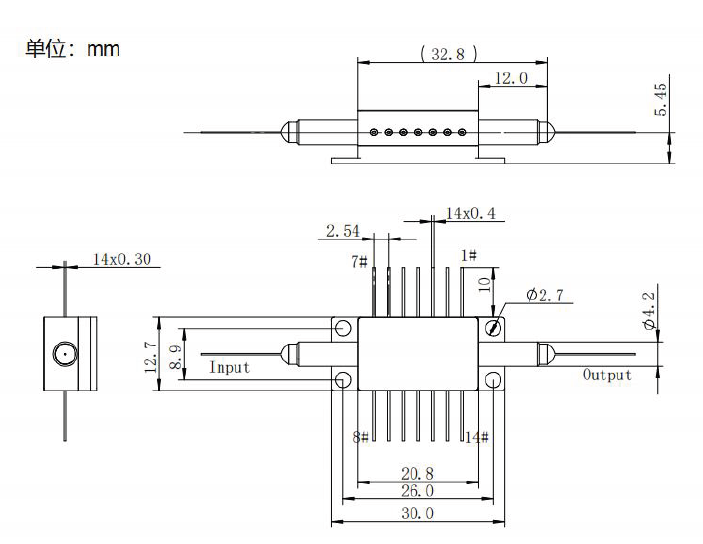

- Корпус 14-pin «бабочка»
- Высокий коэффициент усиления и высокая мощность насыщения
- Встроенный термоэлектрический охладитель (TEC, элемент Пельтье)
Документы
Litecore SOA 14pin BTF
344,9 кб
|
Предельно допустимые параметры
|
|
|
Прямой ток
|
800 (Тип.) 1000 (Макс.) мА |
|
Прямое напряжение
|
2.2 (Тип.) 3 (Макс.) В |
|
Обратное напряжение
|
2 (Макс.) В |
|
Рабочая температура
|
-5 (Мин.) 75 (Макс.) °C |
|
Температура хранения
|
-40 (Мин.) 85 (Макс.) °C |
|
Относительная влажность при хранении
|
85 (Макс.) % |
|
Устойчивость к электростатическому разряду (HBM)
|
500 (Макс.) В |
|
Электрооптические характеристики
|
|
|
Центральная длина волны (Iраб = I_f, Pin = -20 дБм)
|
1300 (Мин.) 1305 (Макс.) нм |
|
Выходная мощность (Pin = 10 дБм, Iраб = I_f)
|
-20 (Тип.) дБм |
|
Выходная мощность (Pin = -20 дБм, Iраб = I_f)
|
-35 (Тип.) дБм |
|
Коэффициент усиления (Pin = 10 дБм, Iраб = I_f)
|
-1 (Тип.) дБ |
|
Коэффициент поляризационного усиления (PER, Iраб = I_f)
|
18 (Мин.) дБ |
|
Коэффициент шума (Iраб = I_f)
|
8 (Тип.) дБ |
|
Последовательное сопротивление (Iраб = I_f)
|
9 (Тип.) Ом |
|
Сопротивление терморезистора
|
9.5 (Мин.) 10 (Тип.) 10.5 (Макс.) кОм |
|
Ток TEC
|
1.5 (Макс.) А |
|
Напряжение TEC
|
3.3 (Макс.) В |
|
Параметры волокна
|
|
|
Тип волокна
|
PM-волокно (с сохранением поляризации), буфер 900 мкм |
|
Длина волокна
|
> 50 см |
|
Тип коннектора
|
FC/APC |
- Оптические трансиверы
- Предусилители
- Оптические затворы
