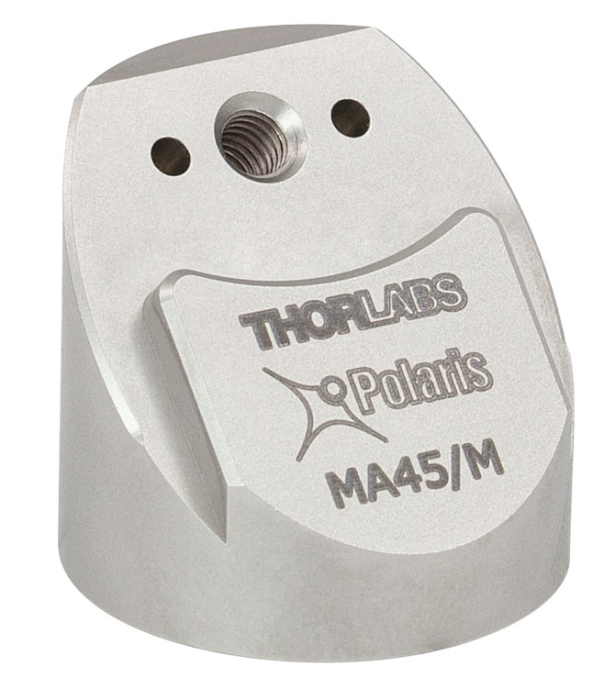

POLARIS-MA45/M - Адаптер для крепления держателей Polaris Ø1" под углом 45°

POLARIS-MA45/M - Адаптер для крепления держателей Polaris Ø1" под углом 45°
Характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Монтажные адаптеры POLARIS-MA45 (/ M) 45 ° надежно устанавливают крепления для зеркал Polaris Ø1 "или Ø25 мм под углом 45 ° по отношению к оптическому столу, макетной плате или рабочей поверхности. Адаптер имеет переходник 8-32 (M4) метчик на поверхности под 45 ° для фиксации крепления зеркала и расположенный снизу метчик 1/4 "-20 (M6) для крепления к стойкам Ø1" (Ø25,0 мм). Два отверстия под установочные штифты Ø2 мм вокруг каждого крана позволяют для прямого и точного монтажа в пользовательских или OEM-системах (подробности см. на схеме внизу справа).

При использовании наших стандартных креплений Polaris Ø1 "или Ø25 мм высота до центра зеркала будет 2 дюйма от основания монтажного адаптера при использовании POLARIS-MA45 или 50 мм при использовании POLARIS-MA45 / M. Оптический центр также будет совмещен с центральной осью монтировки. Обратите внимание, что при использовании других креплений Polaris, таких как наши версии с низким уровнем искажений или с резьбой SM, эти значения будут отличаться, и центр зеркала не будет точно отцентрован относительно центральной оси крепления.

Ключевые особенности:

  • Предназначен для использования со всеми креплениями для зеркал Polaris Ø1 "или Ø25 мм.
  • Вакуум, совместимый с давлением 10-9 торр при 25 ° C
  • Расположенный снизу отвод 1/4 "-20 (M6) позволяет прикреплять к стойкам Ø1" (Ø25,0 мм)
  • Два установочных отверстия диаметром 2 мм в основании для точного монтажа в OEM-системах
  • Термообработанная нержавеющая сталь 303

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
