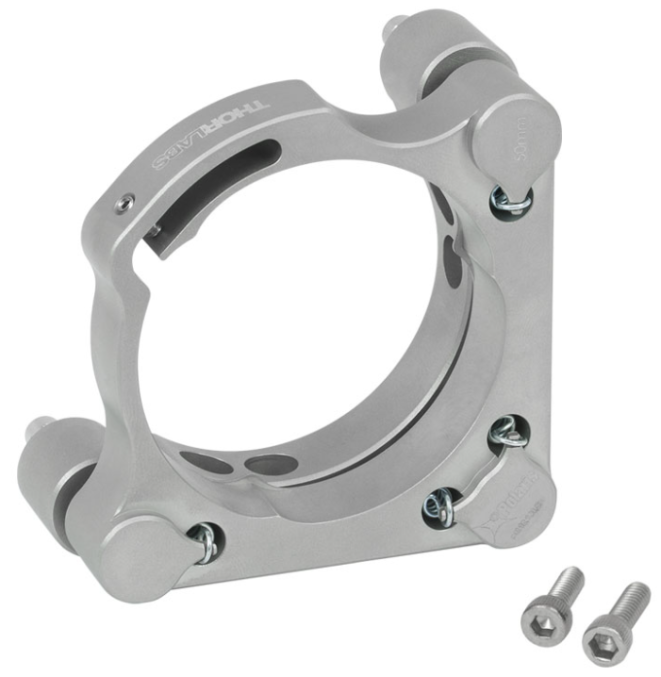

- Держатели оптики Ø50 мм Polaris, 2 регулировочных винта с отверстиями под шестигранный ключ
Кинематическое крепление для зеркал Polaris с двумя регуляторами Ø50 мм обеспечивает легкую регулировку с высоким разрешением и долговременную стабильность. Эта оправа имеет монолитный изгибающийся рычаг, который может приводиться в действие с помощью прилагаемого винта и шестигранного ключа 0,05 дюйма (1,3 мм). Монолитный изгибаемый рычаг сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом значительную силу удержания оптики. сильнее, чем у других оправ Polaris, в которых используются установочный винт и конструкция изгибающейся пружины. Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы движения. Монолитная передняя пластина и более жесткие пружины, используемые в конструкции этого крепления, обеспечивают повышенную стабильность и делают его идеальным решением для OEM-приложений, требующих надежной работы в суровых условиях.
Регуляторы 100 TPI имеют три сквозных отверстия Ø0,07 дюйма, которые позволяют приводить устройство в действие сбоку с помощью нашего точного приспособления для регулировки боковых отверстий SA1 (продается отдельно), отвертки 1/16 дюйма (1,5 мм) или шестигранного ключа. Каждый регулятор также имеет шестигранник 5/64 дюйма (2,0 мм) и может регулироваться шестигранником на конце SA1, винтами с накатанной головкой HKTS-5/64 (продаются отдельно) или любым другим 5/64 дюйма ( 2,0 мм) шестигранный ключ. В качестве альтернативы, съемные низкопрофильные ручки регулировки POLARIS-N5 (продаются отдельно) могут быть навинчены на регуляторы для улучшения восприятия при регулировке с высоким разрешением Регуляторы на этом креплении можно заблокировать с помощью стопорной гайки POLARIS-LN1 или стопорного кольца POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, контргайки или стопорные кольца необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности мы рекомендуем затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно).
Ключевые особенности:
- 2 шестигранных регулятора с боковыми отверстиями
- Предназначен для использования с оптикой Ø50 мм
- ± 3,4 ° механический диапазон регулировки угла
- ~ 5 мрад / об разрешение
- Отклонение менее 1 мкрад
- Монолитный изгибающийся рычаг для минимального оптического искажения и повышения устойчивости оптики
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Размер оптики
|
50 мм |
Толщина оптики
|
0,14 дюйма (3.5 мм) (мин.) |
Регуляторы
|
2х100 TPI |
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
Разрешение
|
~ 5 мрад / об |
Диапазон механической регулировки угла
|
(номинальный) ± 3.4 ° |
Зазор между передней панелью и регулятором
|
1,5 ± 1 мм |
Отклонение луча
|
<1 мкрад |
Совместимость с вакуумом
|
10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221 |
Диапазон рабочих температур
|
от -30 до 200 ° C |
Крепление
|
# 8 (M4) Цековка |
