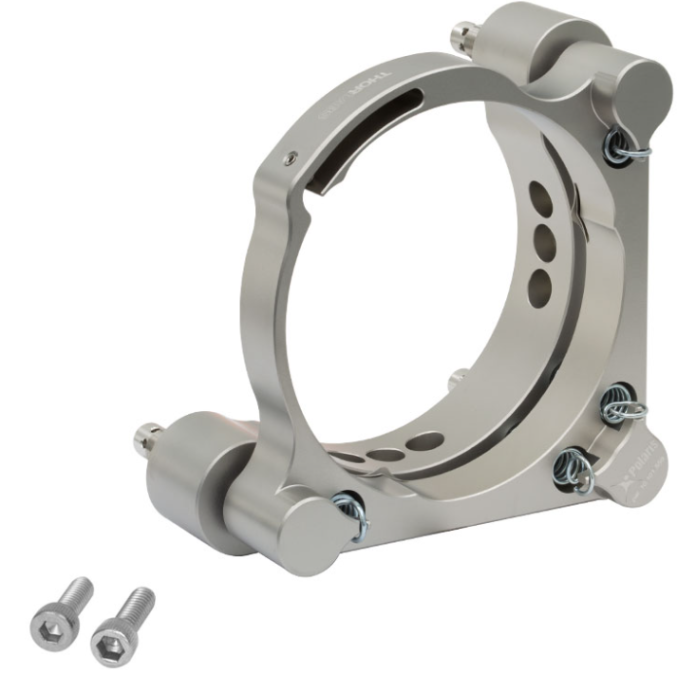

    POLARIS-K3S5 - Держатели оптики Ø3" Polaris, 3 регулировочных винта

    POLARIS-K3S5 - Держатели оптики Ø3" Polaris, 3 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Размер оптики
    • Ø 3”
    • Толщина оптики
    •  0,14 дюйма (3.5 мм) (мин.)
    • Регуляторы
    • 100 TPI
    • Разрешение на регулятор
    • 5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
    • ~ 7.7 мрад / об
    • Заказать товар
    • Описание
    • Характеристики

    Эти стандартные оправы для  зеркал Polaris с 3 регуляторами предназначены для обеспечения простой регулировки с высоким разрешением и долговременной стабильности. Они имеют монолитный изгибающийся рычаг, который можно приводить в действие с помощью прилагаемого винта и 0,05" (1,3 мм) шестигранным ключом. Монолитная конструкция гибкого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом силу удержания оптики, которая намного превышает силу, обеспечиваемую нашими креплениями Polaris, в которых используются установочный винт и конструкция изгибающейся пружины. Версия с двумя регуляторами также доступна.

    Регуляторы 100 TPI имеют три сквозных отверстия Ø0,07 дюйма, которые позволяют приводить в действие сбоку с помощью прецизионного инструмента для регулировки бокового отверстия SA1 (продается отдельно), отвертки 1/16 дюйма (1,5 мм) или шестигранного ключа. Каждый регулятор также имеет шестигранник 5/64 дюйма (2,0 мм) и может регулироваться шестигранником на конце SA1, шестигранными винтами с накатанной головкой HKTS-5/64 (продаются отдельно) или любым другим 5/64 дюйма ( 2,0 мм) шестигранный ключ. В качестве альтернативы, съемные низкопрофильные ручки регулировки POLARIS-N3 (продаются отдельно) могут быть навинчены на регуляторы для улучшения восприятия при регулировке с высоким разрешением; Обратите внимание, что съемные ручки будут блокировать боковые отверстия регулятора, но не шестигранник. Регуляторы на этом креплении можно заблокировать с помощью зажимных гаек POLARIS-LN3 (продаются отдельно).

    Ключевые особенности:

    • Ручки регулятора или 3 регулятора с боковыми отверстиями
    • Предназначен для использования с оптикой Ø3".
    • Регулирующие винты 100 TPI
    • ± 4 ° механический диапазон регулировки
    • ~ 7.7 мрад / об разрешение
    • Отклонение менее 1 мкрад
    • Монолитный изгибающийся рычаг для минимального оптического искажения и повышения устойчивости оптики

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 3”
    • Толщина оптики
       0,14 дюйма (3.5 мм) (мин.)
    • Регуляторы
      100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 7.7 мрад / об
    • Перемещение передней панели
       (макс.) 6 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 4 °
    • Зазор между передней панелью и регулятором
      12 мм
    • Отклонение луча
       <1 мкрад
    • Совместимость с вакуумом
       10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K3S5
    Держатели оптики Ø3" Polaris®, фиксация с помощью бокового зажима, 3 регулировочных винта с боковыми отверстиями По запросу
