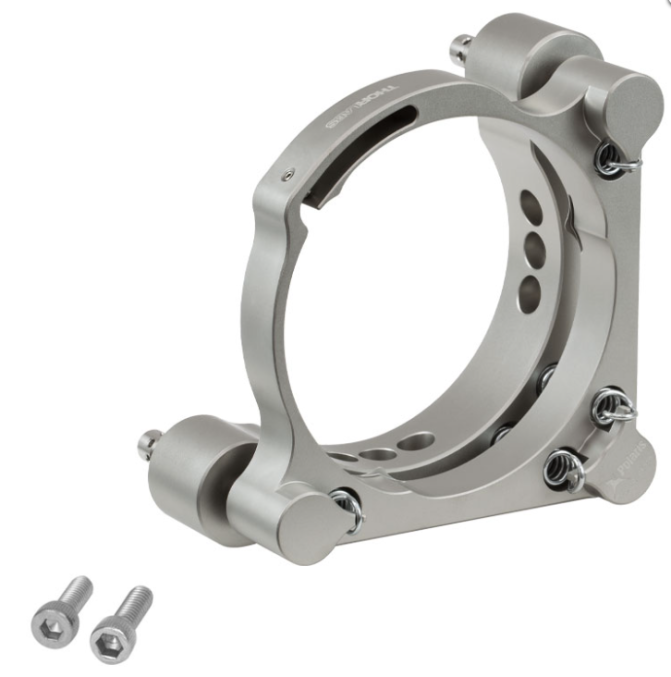

POLARIS-K3S4 - Держатели оптики Ø3" Polaris, 2 регулировочных винта

POLARIS-K3S4 - Держатели оптики Ø3" Polaris, 2 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Размер оптики
  • Ø 3”
  • Толщина оптики
  •  0,14 дюйма (3.5 мм) (мин.)
  • Регуляторы
  • 100 TPI
  • Разрешение на регулятор
  • 5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
  • ~ 7.7 мрад / об
  • Заказать товар
  • Описание
  • Характеристики

Эти стандартные оправы для  зеркал Polaris с 2 регуляторами предназначены для обеспечения простой регулировки с высоким разрешением и долговременной стабильности. Они имеют монолитный изгибающийся рычаг, который можно приводить в действие с помощью прилагаемого винта и 0,05" (1,3 мм) шестигранным ключом. Монолитная конструкция гибкого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом силу удержания оптики, которая намного превышает силу, обеспечиваемую нашими креплениями Polaris, в которых используются установочный винт и конструкция изгибающейся пружины. Версия с двумя регуляторами также доступна.

Регуляторы 100 TPI имеют три сквозных отверстия Ø0,07 дюйма, которые позволяют приводить в действие сбоку с помощью прецизионного инструмента для регулировки бокового отверстия SA1 (продается отдельно), отвертки 1/16 дюйма (1,5 мм) или шестигранного ключа. Каждый регулятор также имеет шестигранник 5/64 дюйма (2,0 мм) и может регулироваться шестигранником на конце SA1, шестигранными винтами с накатанной головкой HKTS-5/64 (продаются отдельно) или любым другим 5/64 дюйма ( 2,0 мм) шестигранный ключ. В качестве альтернативы, съемные низкопрофильные ручки регулировки POLARIS-N3 (продаются отдельно) могут быть навинчены на регуляторы для улучшения восприятия при регулировке с высоким разрешением; Обратите внимание, что съемные ручки будут блокировать боковые отверстия регулятора, но не шестигранник. Регуляторы на этом креплении можно заблокировать с помощью зажимных гаек POLARIS-LN3 (продаются отдельно).

Ключевые особенности:

  • 2 регулятора с боковыми отверстиями
  • Предназначен для использования с оптикой Ø3".
  • Регулирующие винты 100 TPI
  • ± 4 ° механический диапазон регулировки
  • ~ 7.7 мрад / об разрешение
  • Отклонение менее 1 мкрад
  • Монолитный изгибающийся рычаг для минимального оптического искажения и повышения устойчивости оптики

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø 3”
  • Толщина оптики
     0,14 дюйма (3.5 мм) (мин.)
  • Регуляторы
    100 TPI
  • Разрешение на регулятор
    5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
    ~ 7.7 мрад / об
  • Диапазон механической регулировки угла
    (номинальный) ± 4 °
  • Зазор между передней панелью и регулятором
    6 мм
  • Отклонение луча
     <1 мкрад
  • Совместимость с вакуумом
     10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
  • Диапазон рабочих температур
    от -30 до 200 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K3S4
Держатели оптики Ø3" Polaris®, фиксация с помощью бокового зажима, 2 регулировочных винта с боковыми отверстиями, По запросу
