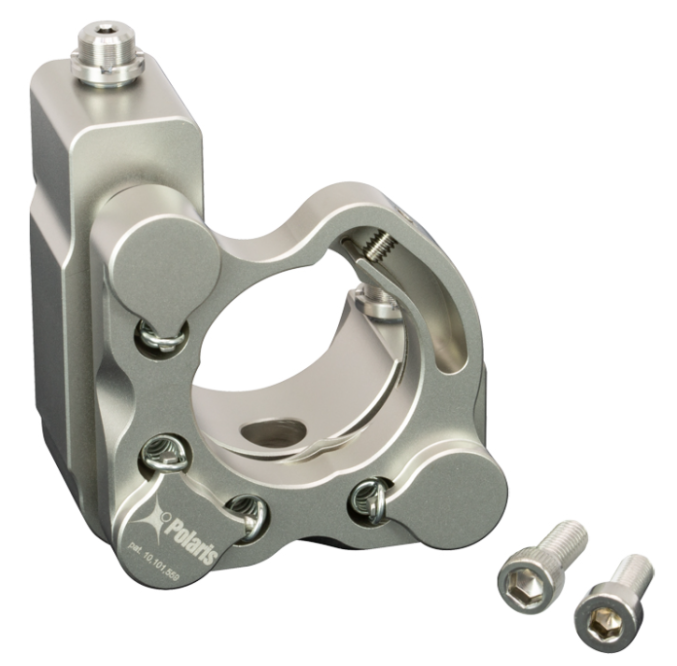

POLARIS-K1VS2L - Держатель оптики Polaris Ø1", 2 регулировочных винта

POLARIS-K1VS2L - Держатель оптики Polaris Ø1", 2 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Размер оптики
  • Ø1”(Ø25.4 мм)
  • Толщина оптики
  •  0,14 дюйма (3.5 мм) (мин.)
  • Регуляторы
  • 2х100 TPI
  • Разрешение на регулятор
  • 5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
  • ~ 11 мрад / об
  • Заказать товар
  • Описание
  • Характеристики

Эти оправы Ø1 " для зеркал Polaris обеспечивают долгосрочную стабильность и юстировку с высоким разрешением с использованием вертикальных винтов. Такая конструкция позволяет регулировать в ситуациях, когда за креплением может не быть места для горизонтального доступа к регуляторам. Доступны левосторонние версии этих оправ. Для фиксации оптики используется монолитный изгибающийся рычаг, который можно приводить в действие с помощью прилагаемого винта и шестигранного ключа 0,05 дюйма (1,3 мм). Монолитная конструкция гибкого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом сильную удерживающую силу оптики.

Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы. Монолитная передняя панель и жесткие пружины, использованные в конструкции  POLARIS-K1VS2 и POLARIS-K1VS2L, обеспечивают повышенную стабильность и снижение оптических искажений, что делает эти опоры идеальными для OEM-приложений, требующих надежной работы в суровых условиях.

Регуляторы 100 TPI имеют шестигранник 5/64 дюйма (2,0 мм) и могут регулироваться с помощью шестигранных винтов HKTS-5/64 с накатанной головкой, шестигранника на конце регулировочного инструмента SA1 или любого другого 5/64" (2,0 мм) шестигранного ключа.

Регуляторы на этих креплениях можно заблокировать с помощью зажимных гаек POLARIS-LNS1. На крепления предварительно установлены два, по одному на каждый регулятор. Входящие в комплект стопорные кольца можно легко ослабить или затянуть с помощью гаечного ключа POLARIS-T2.

Ключевые особенности:

  • Предназначен для использования с оптикой Ø1 ".
  • ± 4 ° механический угловой диапазон
  • ~ 7,7 мрад / об разрешение
  • Отклонение менее 1 мкрад
  • Запатентованная конструкция монолитного гибкого рычага для минимального оптического искажения и повышения устойчивости оптики
  • Доступны правосторонние и левосторонние версии

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø1”(Ø25.4 мм)
  • Толщина оптики
     0,14 дюйма (3.5 мм) (мин.)
  • Регуляторы
    2х100 TPI
  • Разрешение на регулятор
    5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
    ~ 11 мрад / об
  • Диапазон механической регулировки угла
    (номинальный) ± 4°
  • Зазор между передней панелью и регулятором
     3.175 мм
  • Отклонение луча
     <1 мкрад
  • Совместимость с вакуумом
     10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
  • Диапазон рабочих температур
    от -30 до 200 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K1VS2L
Держатель оптики Polaris™, Ø1", 2 регулировочных винта с отверстиями для шестигранного ключа, левая ориентация По запросу
