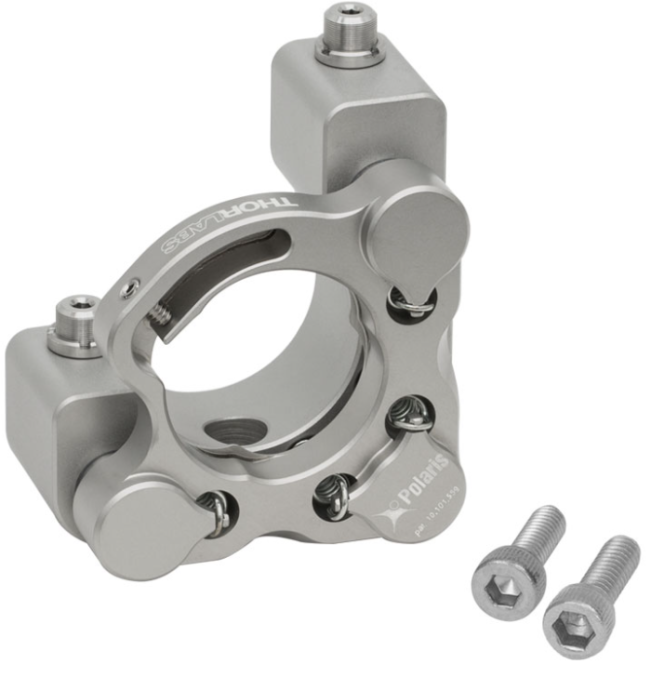

    POLARIS-K1VS2 - Держатель оптики Polaris Ø1", 2 регулировочных винта

    POLARIS-K1VS2 - Держатель оптики Polaris Ø1", 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Размер оптики
    • Ø1”(Ø25.4 мм)
    • Толщина оптики
    •  0,14 дюйма (3.5 мм) (мин.)
    • Регуляторы
    • 2х100 TPI
    • Разрешение на регулятор
    • 5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
    • ~ 11 мрад / об
    • Заказать товар
    • Описание
    • Характеристики

    Эти оправы Ø1 " для зеркал Polaris обеспечивают долгосрочную стабильность и юстировку с высоким разрешением с использованием вертикальных винтов. Такая конструкция позволяет регулировать в ситуациях, когда за креплением может не быть места для горизонтального доступа к регуляторам. Доступны левосторонние версии этих оправ. Для фиксации оптики используется монолитный изгибающийся рычаг, который можно приводить в действие с помощью прилагаемого винта и шестигранного ключа 0,05 дюйма (1,3 мм). Монолитная конструкция гибкого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом сильную удерживающую силу оптики.

    Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы. Монолитная передняя панель и жесткие пружины, использованные в конструкции  POLARIS-K1VS2 и POLARIS-K1VS2L, обеспечивают повышенную стабильность и снижение оптических искажений, что делает эти опоры идеальными для OEM-приложений, требующих надежной работы в суровых условиях.

    Регуляторы 100 TPI имеют шестигранник 5/64 дюйма (2,0 мм) и могут регулироваться с помощью шестигранных винтов HKTS-5/64 с накатанной головкой, шестигранника на конце регулировочного инструмента SA1 или любого другого 5/64" (2,0 мм) шестигранного ключа.

    Регуляторы на этих креплениях можно заблокировать с помощью зажимных гаек POLARIS-LNS1. На крепления предварительно установлены два, по одному на каждый регулятор. Входящие в комплект стопорные кольца можно легко ослабить или затянуть с помощью гаечного ключа POLARIS-T2.

    Ключевые особенности:

    • Предназначен для использования с оптикой Ø1 ".
    • ± 4 ° механический угловой диапазон
    • ~ 7,7 мрад / об разрешение
    • Отклонение менее 1 мкрад
    • Запатентованная конструкция монолитного гибкого рычага для минимального оптического искажения и повышения устойчивости оптики
    • Доступны правосторонние и левосторонние версии

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø1”(Ø25.4 мм)
    • Толщина оптики
       0,14 дюйма (3.5 мм) (мин.)
    • Регуляторы
      2х100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 11 мрад / об
    • Диапазон механической регулировки угла
      (номинальный) ± 4°
    • Зазор между передней панелью и регулятором
       3.175 мм
    • Отклонение луча
       <1 мкрад
    • Совместимость с вакуумом
       10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K1VS2
    Держатель оптики Polaris™, Ø1", 2 регулировочных винта с отверстиями для шестигранного ключа По запросу
