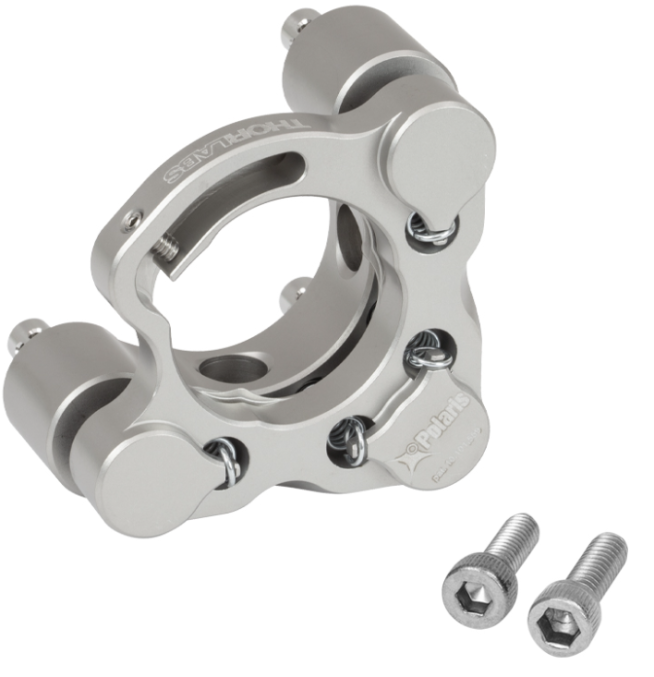

- Держатель зеркал Polaris™, Ø1", 3 регулировочных винта с шестигранным углублением и боковыми отверстиями, монолитная передняя панель
POLARIS-K1S5 является вариацией POLARIS-K1S4 с тремя регуляторами (продается отдельно). Крепление для зеркал Polaris Ø1" с 3 регулировочными винтами обеспечивает простую регулировку с высоким разрешением и долгосрочную стабильность юстировки. Крепление оснащено монолитным изгибаемым рычагом, который можно приводить в действие с помощью прилагаемого винта и шестигранника 0,05 дюйма (1,3 мм). Монолитная конструкция изгибаемого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом силу удержания оптики, которая намного превышает силу, обеспечиваемую другими креплениями Polaris Ø1 ", в которых используются установочный винт и конструкция изгибаемой пружины. Конструкция с тремя регуляторами обеспечивает регулировку угла наклона (tip and tilt), а также регулировку по оси Z (оптической оси). По сравнению с креплениями POLARIS-K1 и POLARIS-K1-H Ø1 "монолитная передняя пластина и более жесткие пружины, используемые в конструкции POLARIS-K1S5 обеспечивает повышенную стабильность и снижает оптические искажения, что делает это крепление идеальным решением для OEM-приложений, требующих надежной работы в суровых условиях.
Регуляторы 100 TPI имеют три сквозных отверстия Ø0,07 дюйма, которые позволяют приводить в действие сбоку с помощью нашего точного приспособления для регулировки боковых отверстий SA1 (продается ниже), отвертки 1/16 дюйма (1,5 мм) или шестигранного ключа. Каждый регулятор также имеет шестигранник 5/64 дюйма (2,0 мм) и может регулироваться шестигранником на конце SA1, шестигранными винтами с накатанной головкой HKTS-5/64 (продаются ниже) или любым другим 5/64 дюйма ( 2,0 мм) шестигранный ключ. В качестве альтернативы, съемные низкопрофильные ручки регулировки POLARIS-N5 (продаются ниже) могут быть навинчены на регуляторы для улучшения восприятия при регулировке с высоким разрешением; Обратите внимание, что съемные ручки будут блокировать боковые отверстия регулятора, но не шестигранник. Регуляторы на этом креплении можно заблокировать с помощью стопорных гаек POLARIS-LN1 или стопорных колец POLARIS-LNS1.
Ключевые особенности:
- 3 шестигранных регулятора с боковыми отверстиями
- Предназначен для использования с оптикой Ø1 ".
- Регуляторы 100 TPI
- ± 4 ° механический диапазон регулировки угла
- ~ 7,7 мрад / об разрешение
- Отклонение менее 1 мкрад после циклического воздействия температуры
- Запатентованная конструкция монолитного гибкого рычага для минимального оптического искажения и повышения устойчивости оптики
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Размер оптики
|
Ø1 (Ø25.4 мм) |
Толщина оптики
|
0,14 дюйма (3.5 мм) (мин.) |
Регуляторы
|
3х100 TPI |
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
Разрешение
|
~ 7.7 мрад / об |
Перемещение передней панели
|
(макс.) 6 мм |
Диапазон механической регулировки угла
|
(номинальный) ± 4 ° |
Зазор между передней панелью и регулятором
|
3 ± 1 мм |
Отклонение луча
|
<1 мкрад |
Совместимость с вакуумом
|
10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221 |
Диапазон рабочих температур
|
от -30 до 200 ° C |
Крепление
|
# 8 (M4) Цековка |
