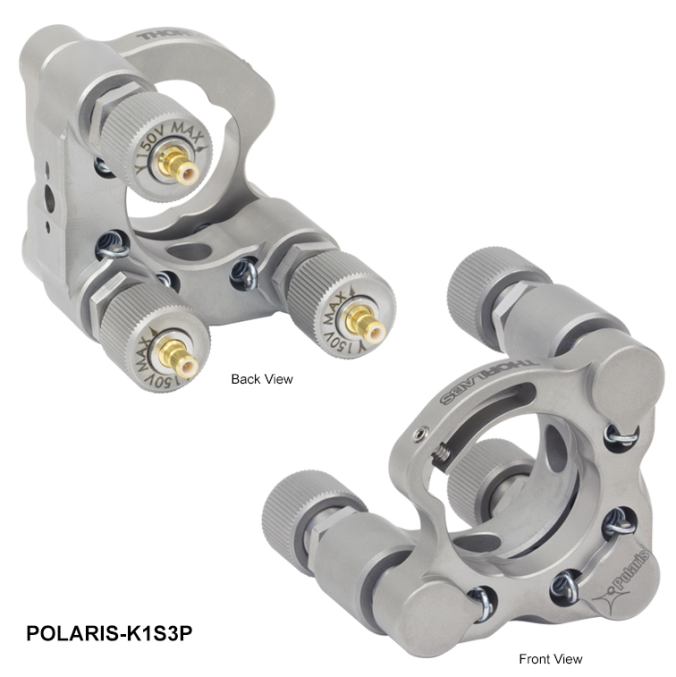

POLARIS-K1S3P - Держатели оптики Ø1" Polaris, 3 регулировочных винта

POLARIS-K1S3P - Держатели оптики Ø1" Polaris, 3 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Заказать товар
  • Описание
  • Характеристики

Это кинематическое крепление для оптики 1 дюйм с тремя пьезоэлектрическими регуляторами предназначено для обеспечения долговременной стабильности юстировки в системах с внешней петлей обратной связи. Оно обеспечивает исключительное угловое разрешение ~ 0,5 мкрад для шага 0,1 В с помощью пьезоэлектрической регулировки. Рекомендуется использовать пьезоэлектрическую регулировку. приводов, используя настольные пьезоконтроллеры или пьезоконтроллеры Kinesis K-Cube ™ с разомкнутым контуром. Контроллер KPZ101 K-Cube также требует использования одного адаптера T4292 BNC-to-SMC на каждую ось. Обратите внимание, что пьезоприводы не включают тензодатчики. .

Конструкция Polaris обеспечивает большую долговечность и тепловые характеристики по сравнению с креплениями для зеркал сторонних производителей. Монолитный удерживающий рычаг обеспечивает удержание оптики независимо от температуры, в отличие от установочных винтов с нейлоновым наконечником, которые чувствительны к колебаниям температуры. Установочный винт, который регулирует изгибаемый рычаг, принимает шестигранный ключ на 0,05 дюйма (1,3 мм). Рекомендуется использовать динамометрический ключ для фиксации оптики, чтобы предотвратить искажение оптической поверхности и улучшить термическую стабильность.

Это крепление для зеркала поставляется с тремя регулировочными контргайками, которые можно затянуть, удерживая регулировочную ручку, слегка затягивая контргайку вручную или с помощью гаечного ключа с тонкой головкой на 12 мм. Контргайки необходимо слегка затянуть с моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Эти контргайки удерживают ручную регулировку и не влияют на точную пьезоэлектрическую регулировку этого крепления.

Ключевые особенности:

  • Пьезоэлектрическая конструкция с 3 регуляторами и механическим приводом
  • Предназначен для использования с оптикой Ø1 "
  • Винты 100 TPI со встроенными пьезоэлектрическими элементами
  • Отклонение луча менее 1 мкрад после температурного цикла
  • В комплекте три кабеля SMB-to-BNC

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø 1” (25.4 мм)
  • Толщина оптики
    3.5 мм (мин.)
  • Отклонение луча
     <1 мкрад
  • Диапазон регулировки угла
     ± 4 ° (механический), >500 мкрад (пьезо)
  • Разрешение
    ~ 7.7 мрад / об  (механический), ~0.5 мкрад (пьезо)
  • Коннекторы
     Male SMB
  • Совместимость с вакуумом
     10-5 торр при 20 °C
  • Диапазон рабочих температур
    от -25 до 130 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K1S3P
Держатели оптики Ø1" Polaris™, 3 регулировочных винта с зажимными гайками, управление с помощью пьезоэлектрических элементов, кабели входят в комплект поставки, Thorlabs По запросу
