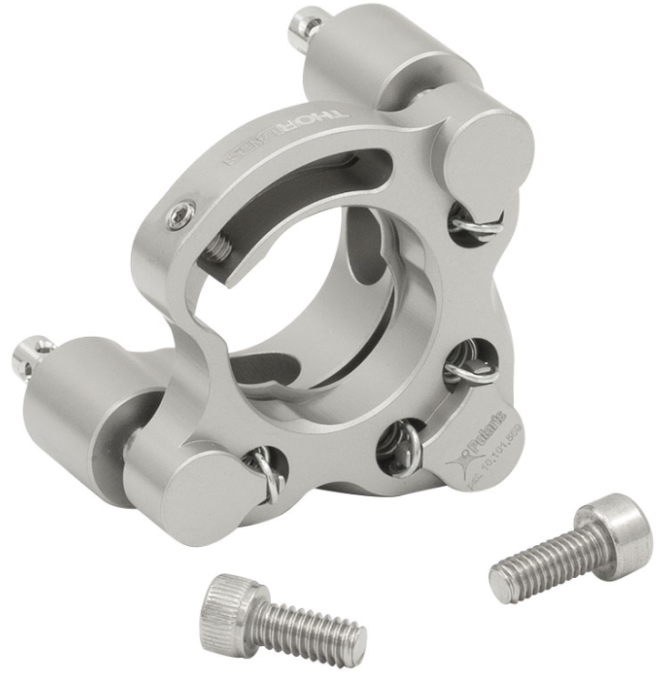

POLARIS-K19S4 - Держатель зеркал Polaris Ø19 мм, 2 регулировочных винта

POLARIS-K19S4 - Держатель зеркал Polaris Ø19 мм, 2 регулировочных винта
Характеристики
Размер оптики Ø19 мм
Толщина оптики  0,08 дюйма (2 мм) (мин.)
Регуляторы 2х130 TPI
Разрешение на регулятор 5 мкрад (типичное значение); 2 мкрад (достижимо)
Разрешение ~ 7 мрад / об
Диапазон механической регулировки угла (номинальный) ± 4 °
Зазор между передней панелью и регулятором  2 мм
Отклонение луча  <2 мкрад
Совместимость с вакуумом  10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
Диапазон рабочих температур от -30 до 200 ° C
Крепление # 8 (M4) Цековка
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Кинематическое крепление для зеркал Polaris Ø19 мм с двумя регуляторами  обеспечивает легкую регулировку с высоким разрешением и долговременную стабильность выравнивания. Оправа оснащена монолитным изгибаемым рычагом, который может приводиться в действие с помощью прилагаемого винта и шестигранного ключа 0,05 дюйма (1,3 мм). Монолитная конструкция изгибаемого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом значительную силу удержания -  сильнее, чем сила, обеспечиваемая другими креплениями Polaris Ø1 ", в которых используются установочный винт и конструкция изгибающейся пружины. Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы движения. Монолитная передняя панель и более жесткие пружины, использованные в конструкции этого крепления, обеспечивают повышенную стабильность и делают его идеальным решением для OEM-приложений, требующих надежной работы в суровых условиях.

Регуляторы 130 TPI имеют три сквозных отверстия Ø0,07 дюйма, которые позволяют приводить в действие сбоку с помощью точного приспособления для регулировки бокового отверстия SA1 (продается отдельно), отвертки 1,5 мм (1/16 дюйма) или шестигранного ключа. Каждый регулятор также имеет шестигранник 5/64 дюйма (2,0 мм) и может регулироваться шестигранником на конце SA1, шестигранными винтами с накатанной головкой HKTS-5/64 (продаются отдельно) или любым другим 5/64'' ( 2,0 мм) шестигранный ключ. В качестве альтернативы, съемные низкопрофильные ручки POLARIS-N5 (продаются отдельно) можно навинтить на регуляторы для улучшения восприятия при регулировке с высоким разрешением; Обратите внимание, что съемные ручки будут блокировать боковые отверстия регулятора, но не шестигранник. Регуляторы на этом креплении можно заблокировать с помощью зажимных гаек POLARIS-LN05 (продаются отдельно). В случаях, когда требуется частая настройка регуляторов, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности  рекомендуется затягивать с крутящим моментом 24 унции на дюйм, который может быть достигнут с помощью динамометрического ключа TW6 (продается отдельно).

Монтаж осуществляется с помощью двух цековок №8 (M4). Для нестандартных конфигураций монтажа на каждой монтажной поверхности расположены два отверстия под установочный штифт диаметром 2 мм для точного определения местоположения и угла установки.

Ключевые особенности:

  • 2 шестигранных регулятора с боковыми отверстиями
  • Предназначен для использования с оптикой Ø19 мм
  • Подходящие пары привод / корпус 130 TPI
  • ± 4 ° механический диапазон регулировки угла
  • ~ 7 мрад / об разрешение
  • Отклонение менее 2 мкрад после циклического температурного воздействия
  • Монолитный изгибающийся рычаг для минимального оптического искажения и повышения устойчивости оптики
