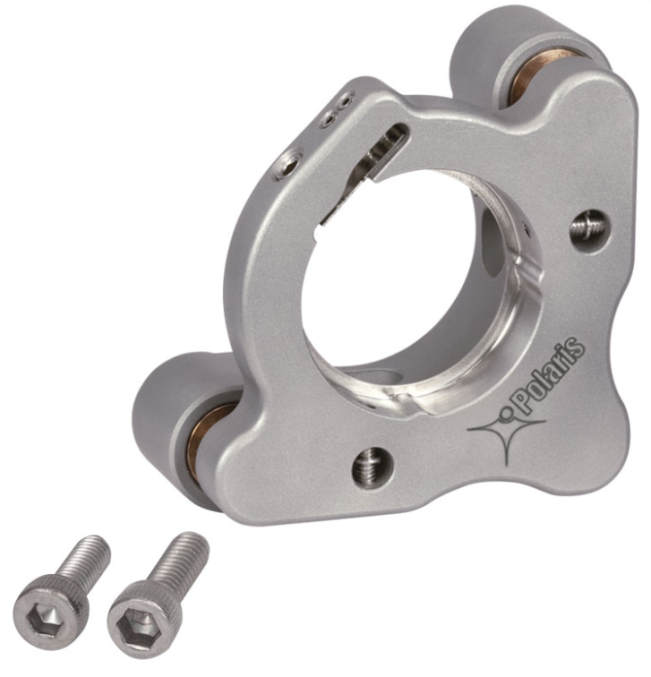

POLARIS-K1-H - Держатель зеркал Polaris Ø1", 3 низкопрофильных регулировочных винта

POLARIS-K1-H - Держатель зеркал Polaris Ø1", 3 низкопрофильных регулировочных винта
Характеристики
Размер оптики Ø1 (Ø25.4 мм)
Толщина оптики  0,08 дюйма (2 мм) (мин.)
Регуляторы 100 TPI
Разрешение на регулятор 5 мкрад (типичное значение); 2 мкрад (достижимо)
Разрешение ~ 7 мрад / об
Перемещение передней панели  (макс.) 6 мм
Диапазон механической регулировки угла (номинальный) ± 4 °
Зазор между передней панелью и регулятором  3 ± 1 мм
Отклонение луча  <2 мкрад
Совместимость с вакуумом  10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
Диапазон рабочих температур от -30 до 200 ° C
Крепление # 8 (M4) Цековка
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Эти стандартные опоры для зеркал диаметром 1 дюйм предназначены для обеспечения простой регулировки с высоким разрешением и долговременной стабильности юстировки. Гибкая пружина и установочный винт, удерживающие оптику, можно регулировать с помощью шестигранного ключа на 0,05 дюйма (1,3 мм). Thorlabs предлагает стандартные оправы для зеркал Ø1 "с тремя регулировочными винтами. POLARIS-K1 оснащен съемными ручками актуаторов, в то время как крепление POLARIS-K1-H оснащено низкопрофильными шестигранными регуляторами для установки в ограниченном пространстве. Контргайки POLARIS-LN1 и стопорные кольца POLARIS-LNS1 для регуляторов POLARIS-K1 продаются отдельно. Регуляторы совместимы с шестигранными ключами 5/64 "(2,0 мм) и могут регулироваться с помощью HKTS- Шестигранного ключа 5/64 (продается отдельно) или любого другого шестигранного ключа на 5/64 дюйма (2,0 мм). Конструкция с тремя регуляторами обеспечивает регулировку угла наклона (tip and tilt ) плюс Z (оптическая ось). Версия с двумя регуляторами также доступна.

Ключевые особенности:

  • 3 ручки регулятора или 3 регулятора с шестигранным приводом
  • Предназначен для использования с оптикой Ø1 ".
  • ± 4 ° механический диапазон регулировки угла
  • ~ 7 мрад / об разрешение
  • Отклонение менее 2 мкрад
  • Пружина изгиба и установочный винт удерживают оптику с низким уровнем искажений

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
