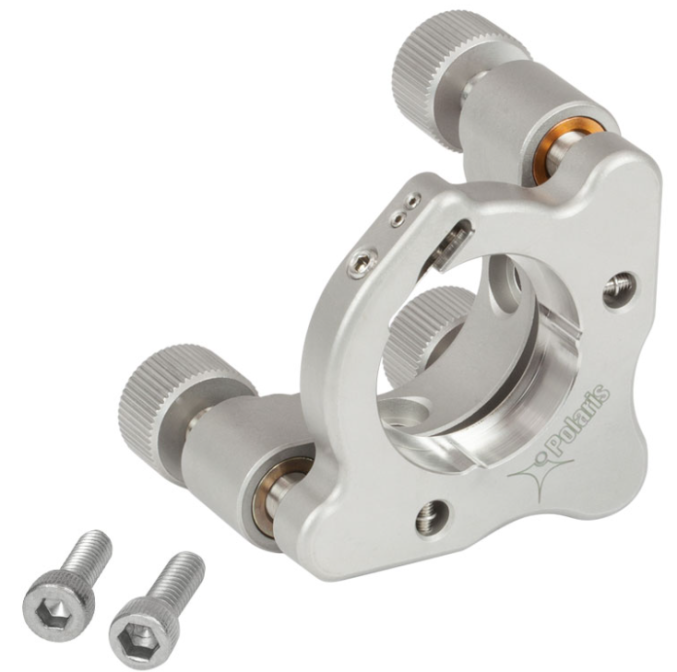

- Держатель зеркал Polaris™, Ø1", 3 регулировочных винта
Официальный дилер Thorlabs в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Thorlabs, полную техническую поддержку, а также поставку образцов.
Эти стандартные опоры для зеркал диаметром 1 дюйм предназначены для обеспечения простой регулировки с высоким разрешением и долговременной стабильности юстировки. Гибкая пружина и установочный винт, удерживающие оптику, можно регулировать с помощью шестигранного ключа на 0,05 дюйма (1,3 мм). Thorlabs предлагает стандартные оправы для зеркал Ø1 "с тремя регулировочными винтами. POLARIS-K1 оснащен съемными ручками актуаторов, в то время как крепление POLARIS-K1-H оснащено низкопрофильными шестигранными регуляторами для установки в ограниченном пространстве. Контргайки POLARIS-LN1 и стопорные кольца POLARIS-LNS1 для регуляторов POLARIS-K1 продаются отдельно. Регуляторы совместимы с шестигранными ключами 5/64 "(2,0 мм) и могут регулироваться с помощью HKTS- Шестигранного ключа 5/64 (продается отдельно) или любого другого шестигранного ключа на 5/64 дюйма (2,0 мм). Конструкция с тремя регуляторами обеспечивает регулировку угла наклона (tip and tilt ) плюс Z (оптическая ось). Версия с двумя регуляторами также доступна.
Ключевые особенности:
- 3 ручки регулятора или 3 регулятора с шестигранным приводом
- Предназначен для использования с оптикой Ø1 ".
- ± 4 ° механический диапазон регулировки угла
- ~ 7 мрад / об разрешение
- Отклонение менее 2 мкрад
- Пружина изгиба и установочный винт удерживают оптику с низким уровнем искажений
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
|
Размер оптики
|
Ø1 (Ø25.4 мм) |
|
Толщина оптики
|
0,08 дюйма (2 мм) (мин.) |
|
Регуляторы
|
100 TPI |
|
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
|
Разрешение
|
~ 7 мрад / об |
|
Перемещение передней панели
|
(макс.) 6 мм |
|
Диапазон механической регулировки угла
|
(номинальный) ± 4 ° |
|
Зазор между передней панелью и регулятором
|
3 ± 1 мм |
|
Отклонение луча
|
<2 мкрад |
|
Совместимость с вакуумом
|
10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221 |
|
Диапазон рабочих температур
|
от -30 до 200 ° C |
|
Крепление
|
# 8 (M4) Цековка |
