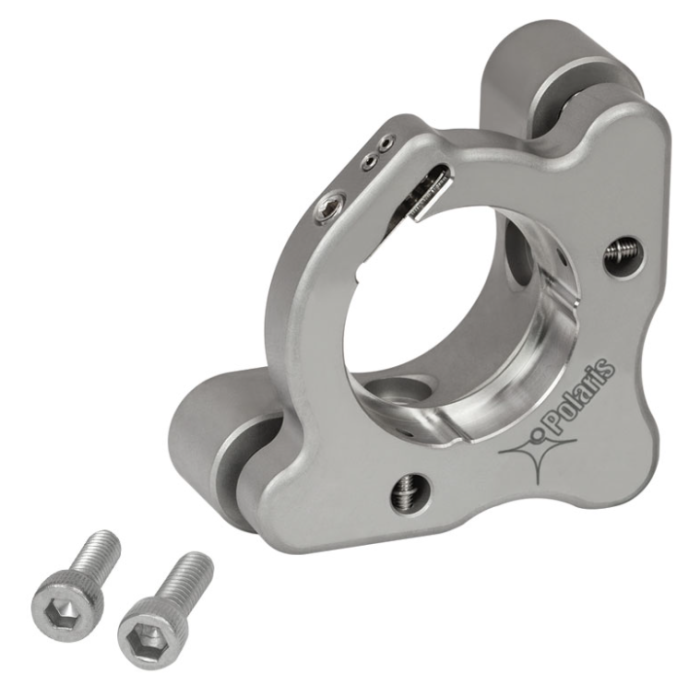

POLARIS-K1-2AH - Держатель зеркал Polaris Ø1", 2 регулировочных винта

POLARIS-K1-2AH - Держатель зеркал Polaris Ø1", 2 регулировочных винта
Характеристики
Размер оптики Ø1 ”(Ø25.4 мм)
Толщина оптики  0,08 дюйма (2 мм) (мин.)
Регуляторы 100 TPI
Разрешение на регулятор 5 мкрад (типичное значение); 2 мкрад (достижимо)
Разрешение ~ 7 мрад / об
Диапазон механической регулировки угла (номинальный) ±4 °
Зазор между передней панелью и регулятором  3.175 мм
Отклонение луча  <2 мкрад
Совместимость с вакуумом  10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
Диапазон рабочих температур от -30 до 200 ° C
Крепление # 8 (M4) Цековка
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Это стандартное кинематическое крепление для зеркала диаметром 1 дюйм серии Polaris с 2 регуляторами аналогично стандартной версии с тремя регуляторами с шестигранным приводом, но вместо третьего регулятора имеет шарик из закаленной стали. Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения степеней свободы. Гибкая пружина и установочный винт, удерживающие оптику, можно отрегулировать с помощью шестигранного ключа 0,05 дюйма (1,3 мм). Интегрированный согласованный регулятор и конструкция корпуса Polaris обеспечивают большую долговечность и отличные тепловые характеристики по сравнению с креплениями для зеркал сторонних производителей. Для установки в ограниченном пространстве крепление POLARIS-K1-2AH оснащено низкопрофильными шестигранными регуляторами. Шестигранные приводы 5/64 дюйма (2,0 мм) можно регулировать с помощью шестигранного ключа HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа на 5/64 дюйма (2,0 мм).

Ключевые особенности:

  • 2 регулятора с шестигранным приводом
  • Предназначен для использования с оптикой Ø1 ".
  • Регулировочные винты 100 TPI
  • ± 4 ° механический диапазон регулировки угла
  • ~ 7 мрад / об разрешение
  • Отклонение менее 2 мкрад
  • Пружина изгиба и установочный винт удерживают оптику с низким уровнем искажений
