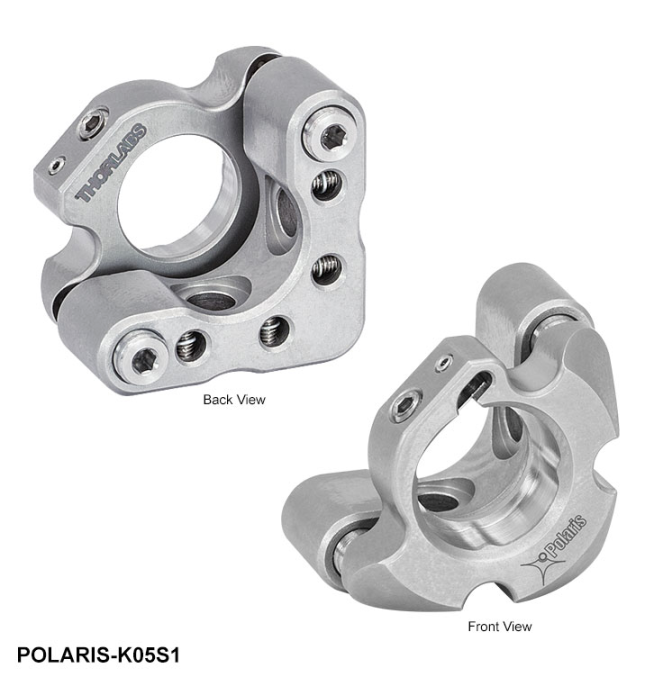

    POLARIS-K05S1 -  Держатель зеркал Polaris, Ø1/2", 2 регулировочных винта

    POLARIS-K05S1 - Держатель зеркал Polaris, Ø1/2", 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Размер оптики
    • Ø1 / 2 ”(Ø12,7 мм)
    • Толщина оптики
    •  0,08 дюйма (2 мм) (мин.)
    • Регуляторы
    • 130 TPI
    • Разрешение на регулятор
    • 5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
    • ~ 11 мрад / об
    • Заказать товар
    • Описание
    • Характеристики

    POLARIS-K05S1 - оправы для зеркал Polaris Ø1/2 дюйма с двумя регулировочными винтами аналогичны стандартной версии с 3-мя регуляторами, но имеют упрочненный стальной шарик вместо третьего регулятора. Изгибная пружина и установочный винт, удерживающие оптику, могут регулируется с помощью шестигранного ключа 1/16 дюйма (1,5 мм). Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы движения. Интегрированная согласованная конструкция регулятора и корпуса обеспечивает большую долговечность и отличные тепловые характеристики по сравнению с другими оправами.

    Для установки в ограниченном пространстве крепление POLARIS-K05S1 оснащено низкопрофильными шестигранными регуляторами, которые на 0,15 дюйма (3,8 мм) короче регуляторов на POLARIS-K05S2; из-за более коротких регуляторов POLARIS-K05S1 не совместим с контргайками. Эти регуляторы имеют шестигранник 5/64 дюйма (2,0 мм) и могут быть отрегулированы с помощью шестигранного ключа HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа 5/64 дюйма (2,0 мм). Крепление POLARIS-K05S2 оснащено шестигранными регуляторами стандартного профиля и включает две контргайки регулятора POLARIS-LN05, которые можно затянуть с помощью гаечного ключа с открытым зевом на 6 мм. слегка затянуть с крутящим моментом примерно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для долговременной стабильности рекомендуется затягивать с крутящим моментом 24 унции на дюйм, что может быть достигнуто с помощью нашего динамометрического ключа TW6. (продается ниже).

    Монтаж осуществляется с помощью двух цековок №8 (M4). Для нестандартного монтажа отверстия под установочные штифты диаметром 2 мм расположены с обеих сторон каждой цековки для точного определения местоположения и угла установки. Рекомендуются стандартные установочные штифты DIN 7-m6. Из-за неглубокой раззенковки низкопрофильные винты 8-32 и M4 с головкой под ключ прилагаются для монтажа, не препятствуя прохождению луча. Винт с головкой 8-32 подходит для шестигранного ключа 5/64 дюйма (2,0 мм), а винт с головкой M4 подходит для ключа с шестигранной головкой 1/10 дюйма (2,5 мм).

    Ключевые особенности:

    • Конструкция с 2-мя регулирующими винтами
    • Предназначен для использования с оптикой Ø1/2 ".
    • Согласованная конструкция привод / корпус 130 TPI
    • ± 5 ° механический диапазон регулировки угла
    • ~ 11 мрад / об разрешение
    • Отклонение менее 2 мкрад после циклического воздействия температуры
    • Компактное основание шириной 1 дюйм
    • Пружина изгиба и установочный винт удерживают оптику с низким уровнем искажений

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø1 / 2 ”(Ø12,7 мм)
    • Толщина оптики
       0,08 дюйма (2 мм) (мин.)
    • Регуляторы
      130 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 11 мрад / об
    • Перемещение передней панели
       (макс.) 5 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 5 °
    • Зазор между передней панелью и регулятором
       1,5 ± 1 мм
    • Отклонение луча
       <2 мкрад
    • Совместимость с вакуумом
       10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K05S1
    Держатель зеркал Polaris, Ø1/2", 2 низкопрофильных регулировочных винта с шестигранным углублением По запросу
