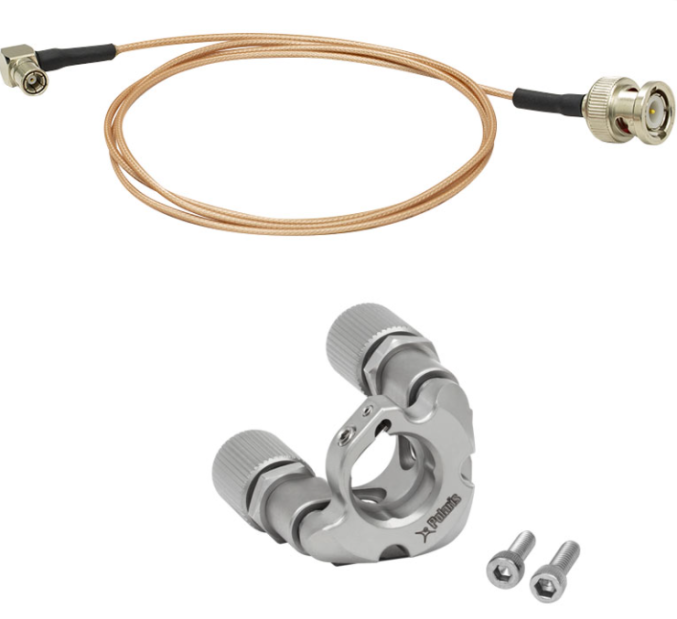

POLARIS-K05P2 - Держатели оптики Ø1/2" Polaris, 2 регулировочных винта

POLARIS-K05P2 - Держатели оптики Ø1/2" Polaris, 2 регулировочных винта
Характеристики
Размер оптики Ø 1/2” (12.7 мм)
Толщина оптики 2 мм (мин.)
Отклонение луча  <6 мкрад
Диапазон регулировки угла  ± 5 ° (механический), >490 мкрад (пьезо)
Разрешение ~ 14 мрад / об  (механический), ~0.5 мкрад (пьезо)
Коннекторы  Male SMB
Совместимость с вакуумом  10-5 торр при 20 °C
Диапазон рабочих температур от -25 до 130 ° C
Крепление # 8 (M4) Цековка
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Этот кинематический держатель для зеркала Ø1 / 2 дюйма с двумя пьезоэлектрическими регуляторами разработан для обеспечения долговременной стабильности юстировки в системах с внешней петлей обратной связи. Он обеспечивает исключительное угловое разрешение ~ 0,5 мкрад для шага 0,1 В посредством пьезоэлектрической регулировки. Пьезоприводы используют настольные пьезоконтроллеры или пьезоконтроллеры Kinesis K-Cube ™ с разомкнутым контуром. Для контроллера KPZ101 K-Cube также потребуется один адаптер T4292 BNC-SMC на каждую ось. Обратите внимание, что пьезоприводы не включают тензодатчики.

Конструкция Polaris обеспечивает большую долговечность и тепловые характеристики по сравнению с креплениями для зеркал других производителей. Комбинация изгибаемой пружины и установочного винта обеспечивает удержание оптики независимо от температуры, в отличие от установочных винтов с нейлоновым наконечником, которые чувствительны к колебаниям температуры. Установочный винт, который регулирует изгибную пружину, принимает шестигранный ключ 1/16 дюйма (1,5 мм). Рекомендуется использовать динамометрический ключ для фиксации оптики, чтобы предотвратить искажение оптической поверхности и улучшить термическую стабильность.

Это крепление для зеркала поставляется с двумя регулировочными контргайками, которые можно затянуть, удерживая регулировочную ручку, слегка затягивая контргайку вручную или с помощью шестигранного гаечного ключа на 11 мм. Контргайки необходимо слегка затянуть с моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Эти контргайки удерживают ручную регулировку и не влияют на точную пьезоэлектрическую регулировку.

Ключевые особенности:

  • Пьезоэлектрический держатель с двумя регуляторами и ручным приводом
  • Предназначен для использования с оптикой Ø1 / 2 ".
  • Винты 100 TPI со встроенными пьезоэлементами PK4DMP1
  • Отклонение луча менее 6 мкрад после температурного цикла
  • Два кабеля SMB-BNC в комплекте
