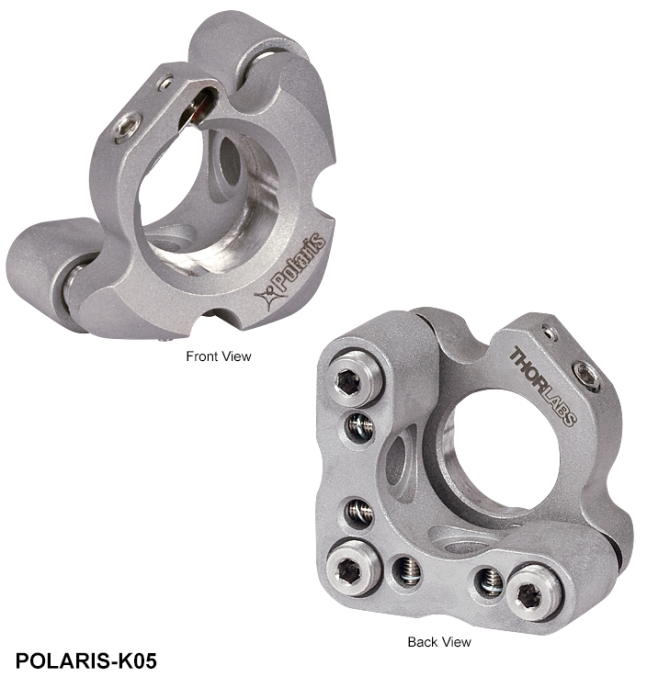

- Держатель зеркал Polaris, Ø1/2", 3 низкопрофильных регулировочных винта с шестигранным углублением
Официальный дилер Thorlabs в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Thorlabs, полную техническую поддержку, а также поставку образцов.
Это стандартное кинематическое крепление для зеркала Polaris диаметром 1/2 дюйма с 3 регулировочными винтами предназначено для обеспечения простой регулировки с высоким разрешением и долговременной стабильностью юстировки. Интегрированная согласованная конструкция регулятора / корпуса Polaris обеспечивает большую долговечность по сравнению с другими оправами. Пружина изгиба и установочный винт, удерживающие оптику, можно отрегулировать с помощью шестигранного ключа 1/16 дюйма (1,5 мм). Кинематическая регулировка обеспечивается тремя регуляторами 130 TPI. Они имеют шестигранник 5/64 дюйма (2,0 мм) и могут регулироваться с помощью шестигранного ключа HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа на 5/64 дюйма (2,0 мм). Конструкция с тремя регулировочными винтами обеспечивает регулировку угла наклона (tip and tilt), а также регулировку оси Z (оптической оси). Доступна версия с двумя винтами.
Монтаж осуществляется с помощью двух цековок №8 (M4). Для нестандартного монтажа предусмотрены отверстия под установочные штифты диаметром 2 мм, которые расположены с обеих сторон каждой цековки для точного определения местоположения и угла установки. Рекомендуются стандартные установочные штифты DIN 7-m6. Из-за неглубокой раззенковки низкопрофильные винты 8-32 и M4 с головкой под ключ являются прилагается для монтажа, не препятствуя прохождению луча. Винт с головкой 8-32 подходит для шестигранного ключа 5/64 дюйма (2,0 мм), а винт с головкой M4 подходит для ключа с шестигранной головкой 1/10 дюйма (2,5 мм).
Ключевые особенности:
- Конструкция с 3-мя регулирующими винтами
- Предназначен для использования с оптикой Ø1/2 ".
- Согласованная конструкция привод / корпус 130 TPI
- ± 5 ° механический диапазон регулировки угла
- ~ 11 мрад / об разрешение
- Отклонение менее 2 мкрад после циклического воздействия температуры
- Компактное основание шириной 1 дюйм
- Пружина изгиба и установочный винт удерживают оптику с низким уровнем искажений
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
|
Размер оптики
|
Ø1 / 2 ”(Ø12,7 мм) |
|
Толщина оптики
|
0,08 дюйма (2 мм) (мин.) |
|
Регуляторы
|
130 TPI |
|
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
|
Разрешение
|
~ 11 мрад / об |
|
Перемещение передней панели
|
(макс.) 5 мм |
|
Диапазон механической регулировки угла
|
(номинальный) ± 5 ° |
|
Зазор между передней панелью и регулятором
|
1,5 ± 1 мм |
|
Отклонение луча
|
<2 мкрад |
|
Совместимость с вакуумом
|
10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221 |
|
Диапазон рабочих температур
|
от -30 до 200 ° C |
|
Крепление
|
# 8 (M4) Цековка |
