- Cегмент для крепления пластинки LCP90F в каркасной системе (60 мм)

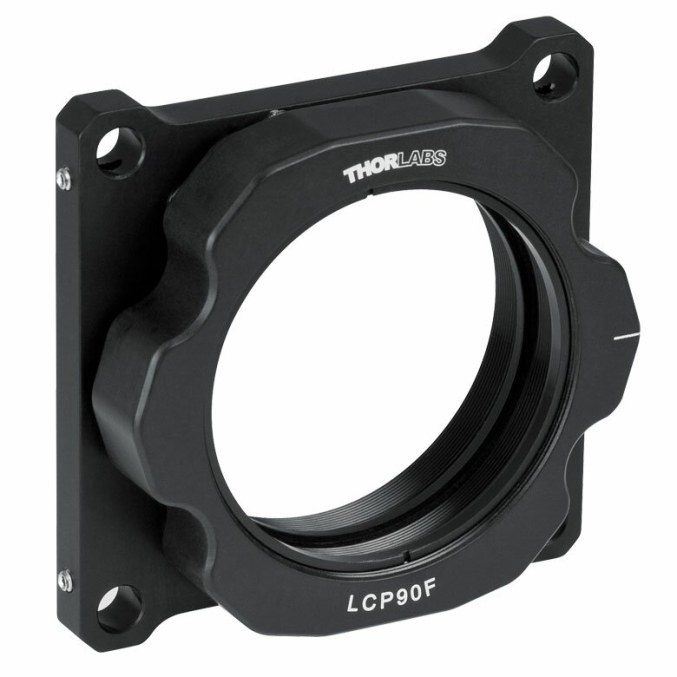

- Пластинка для каркасных систем (60 мм) со съемным сегментом
- Съемный сегмент пластинки LCP90F, для каркасных систем (60 мм)
LCP90F состоит из задней панели, совместимой с 60-миллиметровой Cage системой, и монтажной каретки (передней панели), которая магнитно соединена с задней панелью парами редкоземельных магнитов. Для стабильности, точности и воспроизводимости монтажная каретка контактирует с задней панелью в трех точках. Каждая точка контакта представляет собой шариковый подшипник на монтажной каретке, упирающийся в паз, образованный двумя параллельными стальными штифтами. Поскольку оси, определяемые тремя наборами штифтов, имеют общую точку пересечения, система правильно ограничена (кинематическая). Монтажную каретку можно легко вставить или снять с полностью собранной системы клеток, отделив ее от задней пластины, повернув в сторону, а затем извлекая из каркасной системы.
Внутренняя резьба SM2 позволяет закреплять компоненты толщиной до 0,345 дюйма (8,7 мм) в монтажной тележке с помощью входящего в комплект стопорного кольца SM2RR. Компоненты с внешней резьбой SM2 (наружный диаметр = 2,2 дюйма (55,9 мм)) не могут выдвигаться более чем на 1 дюйм. (25,4 мм) за лицевую сторону монтажной каретки без ущерба для возможности удаления монтажной каретки и компонента из системы закрытого каркаса Спецификация поперечной повторяемости (10 мкм) указывает на то, что положения X, Y и Z крепления будут не изменяются более чем на 10 мкм после удаления и замены, в то время как угловая повторяемость в 1 мкрад относится к повороту оптики, не изменяющемуся более чем на 1 мкрад.
Ключевые особенности:
- Задняя пластина для Cage систем 60 мм
- Монтажная каретка на магнитах
- Подходит для оптики диаметром 2 дюйма (50,8 мм) толщиной до 0,345 дюйма (8,7 мм)
- Угловая повторяемость лучше 1 мкрад
- Боковая повторяемость 10 мкм по осям X, Y и Z
- Задняя пластина и монтажная каретка имеют внутреннюю резьбу SM2
- В комплекте одно стопорное кольцо SM2RR
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
