PGM1SE/M - Шарнирный держатель оптики Ø1" с пьезоэлектрическими приводами

PGM1SE/M - Шарнирный держатель оптики Ø1" с пьезоэлектрическими приводами
Характеристики
Резонансная частота (нагрузка 7,0 г) 360 Гц ± 15%
Пьезоугловой диапазон 30 мрад (разомкнутый контур), 20 мрад (замкнутый контур)
Угловое разрешение 0,05 мкрад (разомкнутый контур), 0,14 мкрад (замкнутый контур)
Пьезоуправление Напряжение от -25 до 150 В
Разъемы пьезопривода  Male SMCb
Разъемы для тензометрических датчиков папа, 7-контактный LEMOb
Размер оптики  Ø1,00 "(Ø25,4 мм)
Толщина оптики 2 мм (0,08 дюйма) Мин. 7,5 мм (0,30 дюйма) макс.
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

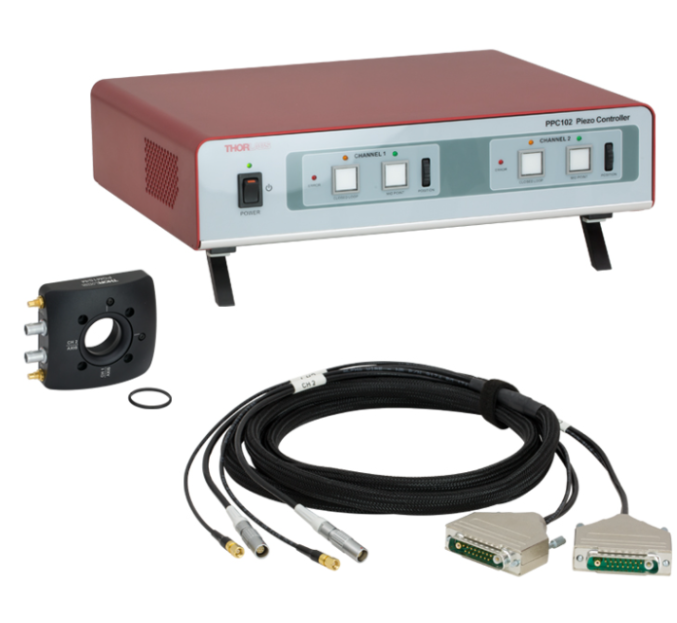

Шарнирное крепление с пьезоэлектрическим приводом PGM1SE (/ M) имеет две оси, каждая из которых вращает установленную оптику вокруг оси подвеса, сохраняя центр оптики в фиксированном положении. Каждая ось способна сканировать в высоком пьезоэлектрическом угловом диапазоне 30 мрад с разрешением 0,05 мкрад в режиме разомкнутого контура (диапазон углов 20 мрад и разрешение 0,14 мрад в режиме замкнутого контура).
Оптика диаметром 1 дюйм может быть установлена ​​в отверстие для оптики с резьбой SM1 и закреплена прилагаемым стопорным кольцом SM1. Крепление может удерживать оптику толщиной от 2 до 7,5 мм; оптика устанавливается через заднюю часть оправы, оптический элемент совпадает с осями кардана, независимо от толщины оптики.

Шесть резьбовых отверстий 8-32 (M4) на оптическом креплении позволяют установить устройство на стержне Ø1 / 2 дюйма. Кроме того, четыре резьбовых отверстия 4-40 вокруг оптического отверстия с обеих сторон крепления обеспечивают совместимость с 30-миллиметровой Cage системой.

Крепление поставляется с пьезоконтроллером, который откалиброван на заводе для конкретного крепления и обеспечивает напряжение от -25 до +150 В постоянного тока. Пьезоуправление поддерживается через прилагаемые графические интерфейсы Kinesis® и APT ™, либо локально с помощью сопряженного контроллера, либо с помощью внешнего управляющего напряжения. Контроллер предлагает интерфейсы USB и RS-232 для компьютерного управления, вход BNC для добавления сигналов внешнего привода и выход BNC, который обеспечивает либо обратную связь по позиционированию от встроенных емкостных датчиков крепления, либо сигнал, пропорциональный напряжению пьезопривода. . Кроме того, через разъем DB15 подаются сигналы, которые можно использовать для синхронизации с внешним оборудованием. Кабель USB 2.0 (от A до B) входит в комплект.

Ключевые особенности:

  • Датчики обратной связи тензометрического датчика для работы в замкнутом контуре
  • Предназначен для использования с включенным контроллером
  • Истинное вращение кардана поддерживает неподвижную центральную точку установленной оптики
  • Большой угловой диапазон: 30 мрад (разомкнутый контур) или 20 мрад (замкнутый контур)
  • Отверстие для оптики с резьбой SM1 (1,035 "-40) для оптики Ø1"
  • Сквозные отверстия для интеграции с Cage системой 30 мм

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
