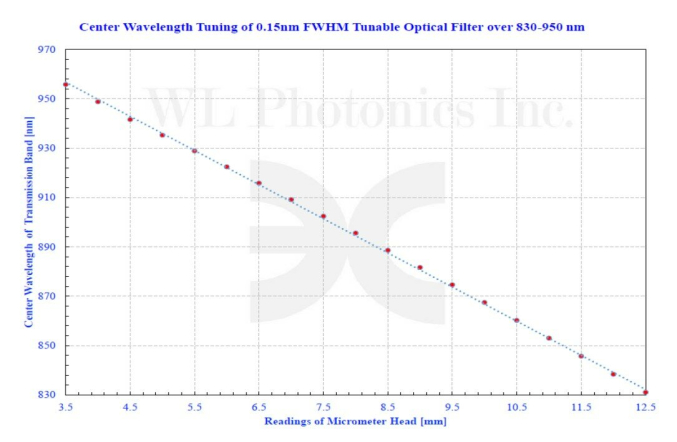

Оптический перестраиваемый фильтр 780 - 1000 нм серии WLTF-NM (или -NE) построен на основе оптики в свободном пространстве, объединенной с дифракционной решеткой для получения полосы пропускания. Это двухпортовое устройство с оптоволоконным соединением. Когда на входной порт подается широкополосный спектр, перестраиваемый фильтр выбирает узкую часть спектра для вывода. Центральная длина волны выбранной полосы регулируется в диапазоне либо с помощью прецизионного микрометра, либо с помощью электрического привода. Запатентованная конструкция оптики предлагает отличный выбор диапазонов ширины полосы пропускания и диапазонов настройки с беспрецедентно низкими вносимыми потерями и потерями, зависящими от поляризации (PDL). Механизм точной настройки позволяет фильтрам обеспечивать высокое разрешение по длине волны и превосходную повторяемость настройки длины волны.
Ключевые особенности:
- Диапазон настройки длины волны до 120 нм

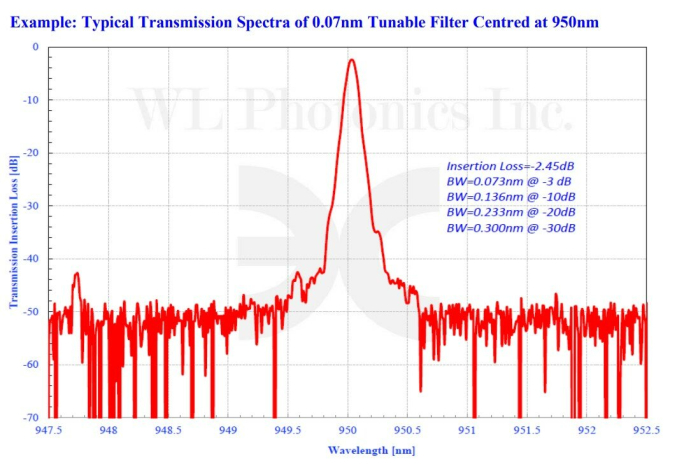

- Полоса пропускания до 0,07 нм
- Низкие вносимые и поляризационные потери
- Высокая оптическая мощность

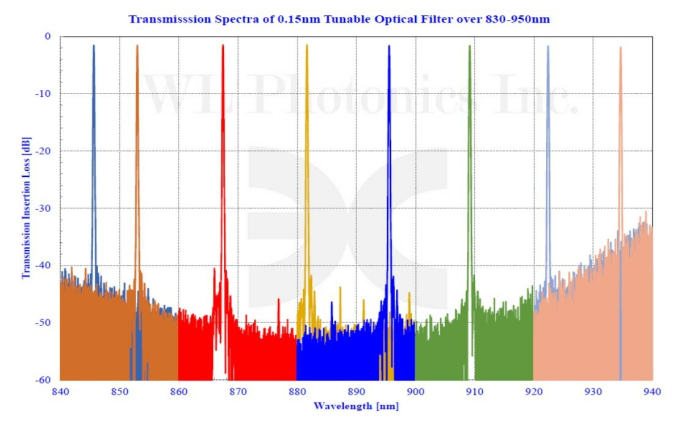

- Точная и равномерная полоса пропускания во всем диапазоне настройки
- Доступны модели с ручным и электронным управлением
АО «ЛЛС» является официальным дистрибьютором компании WL Photonics Inc. на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Центральная длина волны
|
810 - 960 нм |
Диапазон перестройки
|
60/ 120 нм |
Вносимые потери
|
до 3,5 дБ |
Полоса пропускания
|
до 1 нм |
Разрешение по длине волны
|
0,02 нм |
Поляризационные потери
|
0,15 - 0,30 дБ (SM) |
Коэффициент экстинкции
|
20 дБ (PM) |
Внеполосное подавление
|
>45 дБ |
Оптическая мощность
|
300 мВт (CW) |
Возвратные потери
|
>45 дБ |
Тип управления
|
ручной, электронный |
Тип волокна
|
SM и PM |
Вес
|
<0,5 кг |
Рабочая температура
|
от 10 до +50℃ |
Температура хранения
|
от -10 до +75℃ |
Применение:
- Подавление ASE шума
- Квантовая оптика
- Перестройка WDM
- Перестраиваемые волоконные лазеры
- Опрос ВБР - датчика
