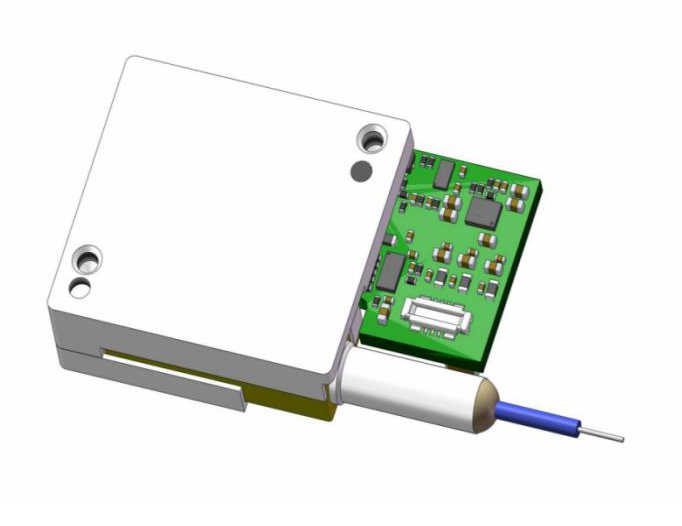

Модуль Nano-iTLA представляет собой узкополосный перестраиваемый лазер с внешним резонатором, совместимый со спецификациями OIF iTLA v1.3 по электронике и протоколам ввода/вывода. Модуль использует уникальные технологии эпитаксиального роста Litecore и суперлюминесцентные диоды, оптимизированные для перестраиваемых лазеров. Устройство характеризуется высокой выходной мощностью в волокне с сохранением поляризации и относительной интенсивностью шума (RIN) ниже -145 дБ/Гц. Nano-iTLA является оптимальным выбором для систем оптической когерентной связи (например, в кремниевой фотонике) в качестве внешнего источника лазерного излучения.
Ключевые особенности
- Широкий диапазон перестройки: весь C-диапазон (1524.50 – 1572.06 нм)
- Высокая выходная мощность: 13–17 дБм в волокне с сохранением поляризации (PM)
- Узкая ширина линии: 50–100 кГц
- Низкий RIN: < -145 дБ/Гц
- Высокий SMSR: 45–55 дБ
- Полностью совместим с OIF MSA 1.3 (управление и протоколы)
- Миниатюрный корпус 25 x 15.6 x 5.65 мм
- Соответствует RoHS 2.0
|
Предельно допустимые параметры
|
|
|
Температура хранения (корпус)
|
-40 (Мин.) 85 (Макс.) °C |
|
Рабочая температура (корпус)
|
-5 (Мин.) 75 (Макс.) °C |
|
Полная рассеиваемая мощность
|
3.7 (Макс.) Вт |
|
Рабочая относительная влажность
|
85 (Макс.) % |
|
Напряжение на входных сигналах
|
-0.5 (Мин.) Vcc+0.3 (Макс.) В |
|
Положительное напряжение питания
|
3.13 (Мин.) 3.3 (Тип.) 3.47 (Макс.) В |
|
Оптические характеристики
|
|
|
Частота
|
190.70 (Мин.) 196.65 (Макс.) ТГц |
|
Длина волны
|
1524.50 (Мин.) 1572.06 (Макс.) нм |
|
Погрешность частоты (начало срока службы)
|
-1.5 (Мин.) +1.5 (Макс.) ГГц |
|
Погрешность частоты (конец срока службы)
|
-2.5 (Мин.) +2.5 (Макс.) ГГц |
|
Выходная мощность волокна
|
13 (Мин.) 17 (Макс.) дБм |
|
Изменение выходной мощности по диапазону перестройки
|
1 (Макс.) дБ |
|
Точность установки оптической мощности (начало срока службы)
|
±0.5 дБ |
|
Точность установки оптической мощности (конец срока службы)
|
±1.0 дБ |
|
Относительная интенсивность шума (RIN)
|
-145 (Тип.) дБ/Гц |
|
Коэффициент подавления боковых мод (SMSR)
|
45 (Мин.) 55 (Тип.) дБ |
|
Спектральная ширина линии
|
50 (Тип.) 100 (Макс.) кГц |
|
Оптическая изоляция
|
25 (Мин.) дБ |
|
Коэффициент поляризационной экстинкции (PER)
|
20 (Мин.) дБ |
|
Шаг канала
|
0.1 ГГц |
|
Механические и электрические характеристики
|
|
|

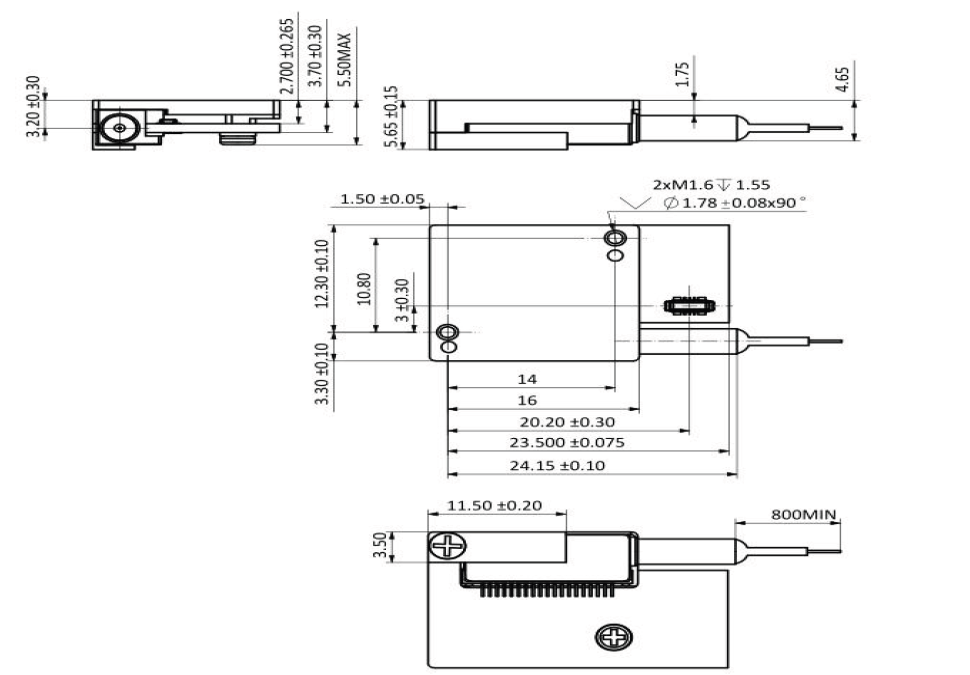

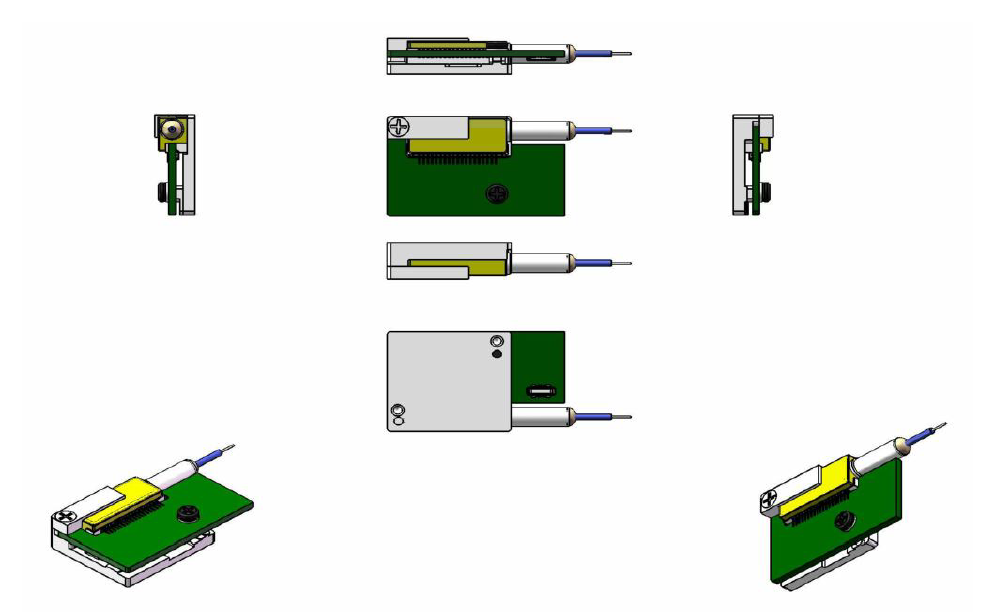

Механические размеры
|
25 x 15.6 x 5.65 мм |
|
Тип волокна
|
PANDA (с сохранением поляризации) или аналоги |
|
Минимальный радиус изгиба волокна
|
5 (Мин.) мм |
|
Длина волокна
|
100 ± 10 см |
|
Коннектор
|
LC/UPC |
|
Ориентация поляризации
|
Параллельно медленной оси |
|
Электрический интерфейс
|
Molex 5054761010 |
- Системы когерентной оптической связи (100G/400G и выше)
- Внешние лазерные источники для кремниевой фотоники
- Высокоточные измерения и сенсорика
- Системы дальней связи (WDM)
