CA-CEL-XXX-YY-ZZ-FF
Цена по запросу
Цена по запросу
В корзину
Характеристики
Модель
—
CA-CEL-780-xx-N-xx; CA-CEL-795-xx-N-xx; CA-CEL-852-xx-N-xx; CA-CEL-780-xx-FS-xx; CA-CEL-795-xx-FS-xx; CA-CEL-853-xx-FS-xx
Центральная длина волны (другие длины волн доступны под заказ)
—
780 нм; 795 нм; 852 нм;
Диапазон грубой перестройки длины волны
—
776-782 нм; 793-798 нм; 846-854 нм;
Выходная мощность
—
Свободное пространство >50 мВт, зависит от выбранного лазерного чипа
Диапазон перестройки без перескока мод
—
≥2 ГГц, зависит от выбранного лазерного чипа
Спектральная ширина
—
<500 кГц@50 мс
Изоляция
—
≥28 дБ, со встроенным изолятором
Стабильность мощности
—
Выходное пространственное излучение: ≤0.1%@10 мин, ≤1.0%@10 ч (при изменении температуры окружающей среды менее чем на 2°C)
Режим вывода
—
TEC: ±10 В, 1 А, Q=10 Вт
Температурный датчик
—
NTC 10 кОм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор CAS Cold Atom в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции CAS Cold Atom, полную техническую поддержку, а также поставку образцов.

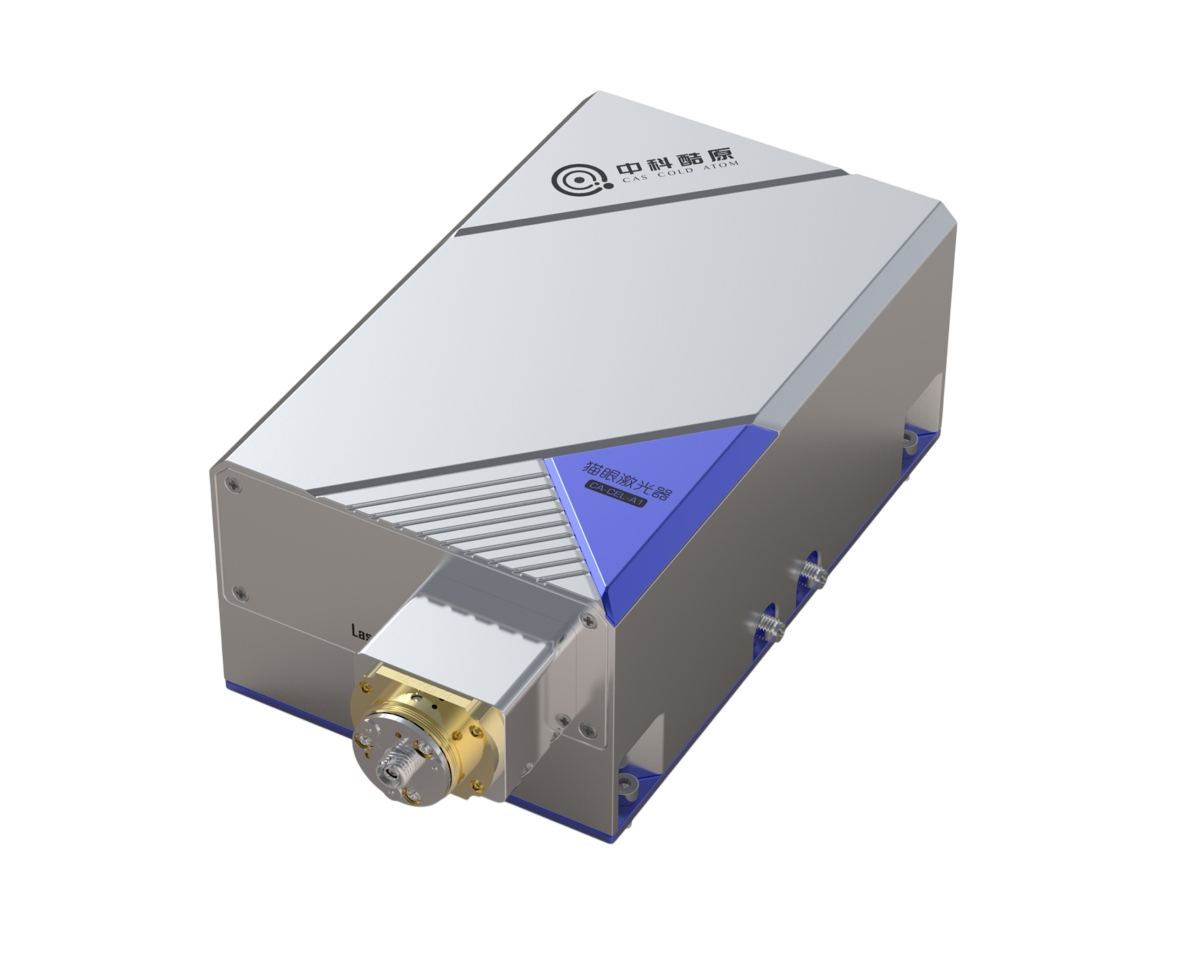

Лазер Cateye является усовершенствованной версией полупроводникового лазера с внешним резонатором. В нем используется оптическая схема «кошачий глаз» и сверхузкополосный фильтр, заменяющие традиционную дифракционную решетку. Модель CA-CEL-A1 отличается надежностью и стабильностью, а при использовании с контроллером ширина линии может составлять значительно менее 100 кГц.
Схематическое изображение диодного лазера с внешним резонатором и оптической схемой «кошачий глаз» (ECDL) представлено на Рис. 1. Частота лазера определяется внешним резонатором, образованным задней поверхностью лазерного диода и выходным зеркалом (OC, output coupler). Продольная мода резонатора выбирается с помощью сверхузкополосного полосового фильтра. Отражатель Cateye состоит из выходного зеркала и внутрирезонаторной линзы. Выходной пучок лазерного диода коллимируется линзой с высокой числовой апертурой (NA) и направляется на фильтр. Длина волны пропускания фильтра зависит от угла поворота. Прошедший лазерный пучок отражается обратно комбинацией линзы Cateye и выходного зеркала, что обеспечивает эффективную обратную связь (заведение излучения обратно в лазерный диод). Линза L1 фокусирует свет на выходном зеркале (OC), в то время как линза L2 осуществляет повторную коллимацию лазерного пучка.
XXX - Центральная длина волны
YY - Необходимая выходная мощность в мВт
ZZ- Значение равно FS, если необходима опция стабилизации часто, иначе значение равно N
FF- Значение равно А2 для волоконного вывода мощности, А1 для коллимированного
Схематическое изображение диодного лазера с внешним резонатором и оптической схемой «кошачий глаз» (ECDL) представлено на Рис. 1. Частота лазера определяется внешним резонатором, образованным задней поверхностью лазерного диода и выходным зеркалом (OC, output coupler). Продольная мода резонатора выбирается с помощью сверхузкополосного полосового фильтра. Отражатель Cateye состоит из выходного зеркала и внутрирезонаторной линзы. Выходной пучок лазерного диода коллимируется линзой с высокой числовой апертурой (NA) и направляется на фильтр. Длина волны пропускания фильтра зависит от угла поворота. Прошедший лазерный пучок отражается обратно комбинацией линзы Cateye и выходного зеркала, что обеспечивает эффективную обратную связь (заведение излучения обратно в лазерный диод). Линза L1 фокусирует свет на выходном зеркале (OC), в то время как линза L2 осуществляет повторную коллимацию лазерного пучка.

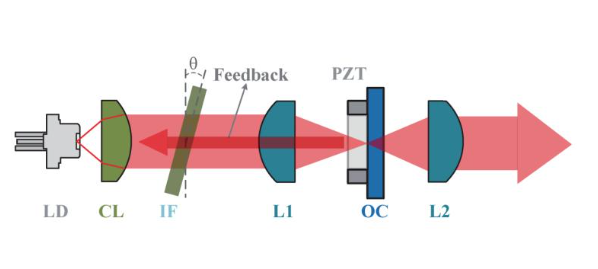

Рисунок 1 – Схематическое изображение диодного лазера с внешним резонатором и оптической схемой Cateye (ECDL)
CA-CEL-XXX-YY-ZZ-FFXXX - Центральная длина волны
YY - Необходимая выходная мощность в мВт
ZZ- Значение равно FS, если необходима опция стабилизации часто, иначе значение равно N
FF- Значение равно А2 для волоконного вывода мощности, А1 для коллимированного
Документы
Перестраиваемый Cateye лазер СA-CEL
231,7 кб
|
Модель
|
CA-CEL-780-xx-N-xx; CA-CEL-795-xx-N-xx; CA-CEL-852-xx-N-xx; CA-CEL-780-xx-FS-xx; CA-CEL-795-xx-FS-xx; CA-CEL-853-xx-FS-xx |
|
Центральная длина волны (другие длины волн доступны под заказ)
|
780 нм; 795 нм; 852 нм; |
|
Диапазон грубой перестройки длины волны
|
776-782 нм; 793-798 нм; 846-854 нм; |
|
Выходная мощность
|
Свободное пространство >50 мВт, зависит от выбранного лазерного чипа |
|
Диапазон перестройки без перескока мод
|
≥2 ГГц, зависит от выбранного лазерного чипа |
|
Спектральная ширина
|
<500 кГц@50 мс |
|
Изоляция
|
≥28 дБ, со встроенным изолятором |
|
Стабильность мощности
|
Выходное пространственное излучение: ≤0.1%@10 мин, ≤1.0%@10 ч (при изменении температуры окружающей среды менее чем на 2°C) |
|
Режим вывода
|
TEC: ±10 В, 1 А, Q=10 Вт |
|
Температурный датчик
|
NTC 10 кОм |
|
Управление электроникой
|
Интерфейсы: LEMO |
|
Контроллер лазера
|
Термостабилизатор: Диапазон контроля температуры 15-30 °C; |
|
Стабильность
|
≤1 мК@10 ч |
|
Источник тока
|
Диапазон контроля тока: от 0 до 250 мА; |
|
Шум и пульсации
|
≤1 мкА |
|

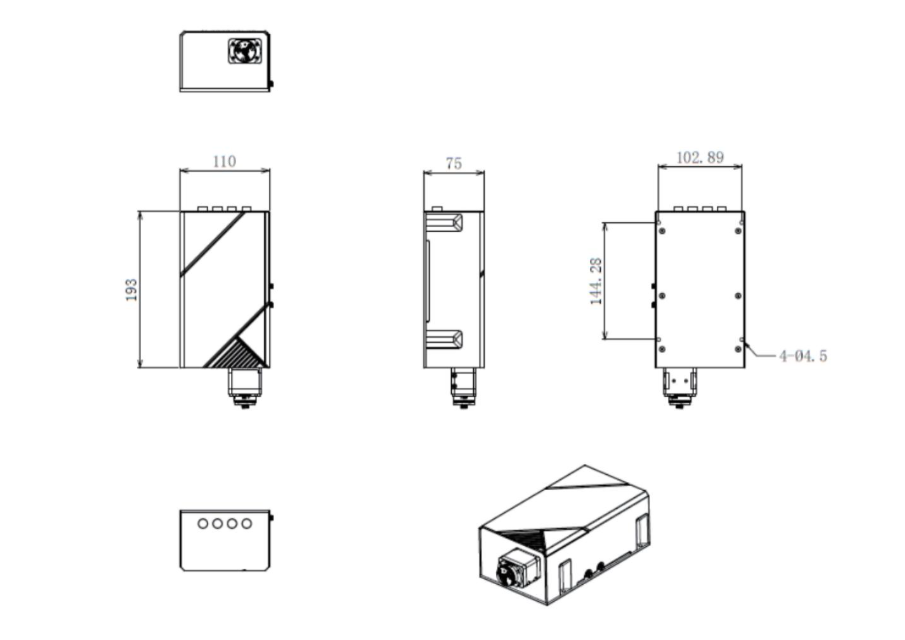

Одиночная лазерная головка
|
168×75×60 мм |
|
Лазерная головка с модулем стабилизации частоты
|
193×110×75 мм |
|
Контроллер лазера
|
190×120×80 мм |
- Лазерное охлаждение и удержание атомов (ловушки)
- Квантовая оптика
- Стандарты времени и частоты
- Лазерная спектроскопия
- Электромагнитно-индуцированная прозрачность
