Тейпированное кварцевое волокно для передачи энергии S240/288/420-343/412/600

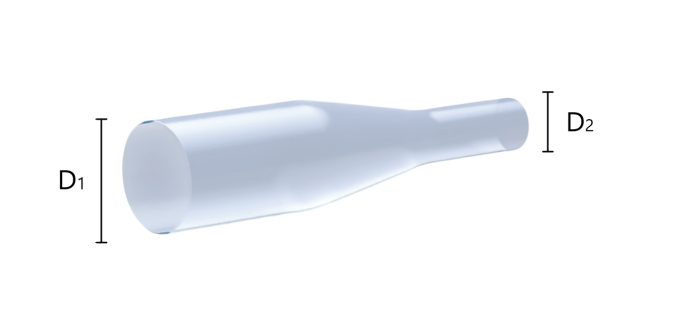

Тейпированное волокно для подачи энергии имеет плавно изменяющийся диаметр вдоль оси. Оно обеспечивает значительные преимущества с точки зрения совместимости и подавления нелинейных эффектов, что делает его пригодным для применения в нелинейной оптике и волоконно-оптических устройствах высоких мощностей и энергий.
Плавное расширение модового поля радикально повышает порог возникновения вынужденного бриллюэновского рассеяния (SBS) и вынужденного комбинационного рассеяния (SRS), которые являются главными ограничителями для передачи высоких мощностей по волокну.
Результат: Плотность мощности на выходном конце значительно снижается. Это делает работу всей системы гораздо более безопасной и надежной. Исключается перегрев и разрушение коннекторов.

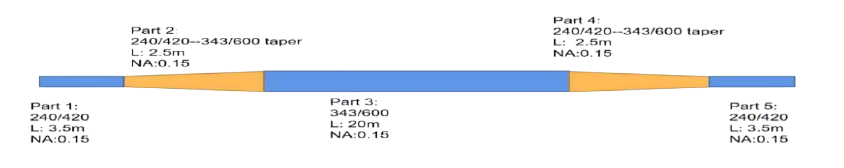

Волокно поставляется единым тейпером 32 метра – пожалуйста, обратитесь к технической документации.
|
Оптические характеристики
|
|
|
Рабочая длина волны
|
800 - 2100 нм |
|
Числовая апертура (NA) сердцевины
|
0.150 ± 0.002 |
|
Числовая апертура (NA) оболочки
|
≥ 0.46 |
|
Геометрические и механические характеристики
|
|
|
Длина участка с меньшим диаметром оболочки
|
3.5 ± 0.5 м |
|
Длина тейпера
|
2.5 ± 0.5 м |
|
Длина участка с большим диаметром оболочки
|
20.0 ± 0.5 м |
|
Малый диаметр сердцевины
|
240.0 ± 5.0 мкм |
|
Малый диаметр внутренней оболочки
|
288.0 ± 5.0 мкм |
|
Малый диаметр внешней оболочки
|
420.0 ± 10.0 мкм |
|
Малый диаметр покрытия
|
700.0 ± 30.0 мкм |
|
Большой диаметр сердцевины
|
343.0 ± 7.0 мкм |
|
Большой диаметр внутренней оболочки
|
412.0 ± 7.0 мкм |
|
Большой диаметр внешней оболочки
|
600.0 ± 12.0 мкм |
|
Большой диаметр покрытия
|
700.0 ± 30.0 мкм |
|
Некруглость сердцевины
|
≤ 2 % |
|
Некруглость оболочки
|
≤ 1 % |
|
Концентричность сердцевины и оболочки
|
≤ 2 мкм |
|
Материал покрытия
|
Низкоиндексный полимер |
|
Основной материал
|
Кварцевое стекло (SiO₂) |
|
Радиус изгиба
|
≥ 54 мм |
|
Уровень испытания на прочность
|
≥ 100 кpsi* |
|
*psi – фунт на квадратный дюйм, 1 psi ≈ 6,895 кПа
|
- Лазерные системы с высокой энергией импульса
- Лазерные системы с высокой непрерывной мощностью
