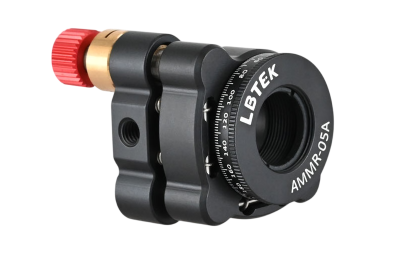

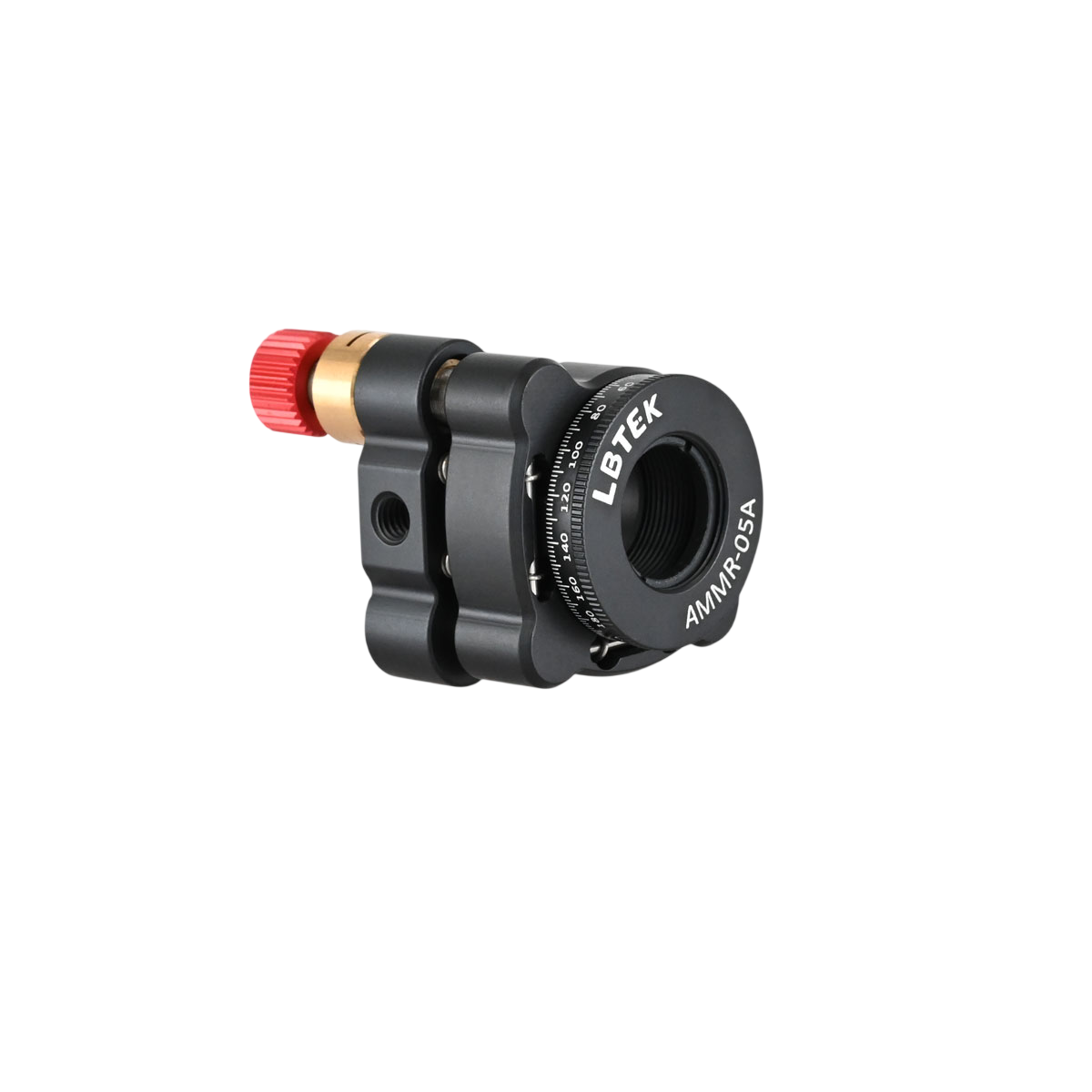

Прецизионный оптический поворотный держатель LBTEK имеет в центре резьбовое отверстие SM05, что позволяет устанавливать оптические компоненты диаметром Ø12,7 мм и максимальной толщиной 7,2 мм с помощью входящего в комплект прижимного кольца SM05R. Кроме того, в держатель можно вкрутить линзовую трубку SM05 для крепления более толстых оптических компонентов. Держатель оснащён двумя прецизионными резьбовыми регулировочными парами M5×0,25-25KL, каждая из которых имеет фиксирующий винт M3 в резьбовой втулке. Эти винты затягиваются с помощью ключа на 1,5 мм. Поворотная часть держателя фиксируется винтом M4, который затягивается или ослабляется ключом на 2,0 мм.
- Диаметр устанавливаемых оптических компонентов Ø12,7 мм
- Максимальная толщина оптики 7,2 мм
- Количество регулировочных винтов 2 (с фиксацией)
- Диапазон регулировки по тангажу/рысканию ±4°
- Цена деления за оборот 0,72°
- Вращение 360° непрерывно, точность шкалы 2°
- Фиксация Регулировочные винты и поворотная часть фиксируются отдельными винтами
- Комплектация Включает 1 прижимное кольцо SM05R
- Установка тонких оптических компонентов
- Одновременная юстировка по двум осям
- Непрерывное вращение 360°
- Сборка оптических систем
- Лабораторные эксперименты
- Блокировка положения
- Работа в ограниченном пространстве
