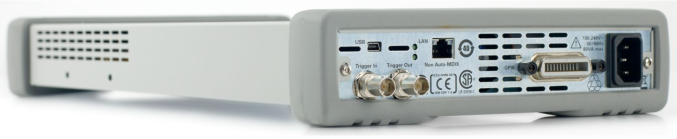

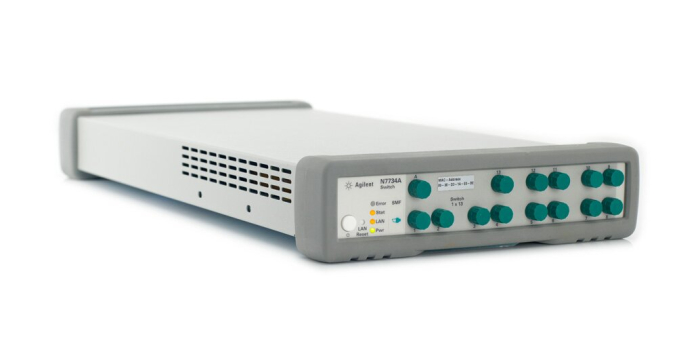

Оптический переключатель N7734A
- Тип переключения
- 1x13
- Тип волокна
- 9/125 мкм SMF или 62.5/125 мкм MMF
- Коннектор волокна
- FC / APC наклонный, узкий ключ @SM, FC/PC @MM
- Диапазон длин волн
- 1250 -1650 нм @SM, 600 - 1700 нм @MM
- Повторяемость
- ±0.01 дБ, ±0.004 дБ тип.
- Описание
- Заказать товар
- Описание
- Характеристики
Оптический переключатель N7734A имеет конфигурацию 1х13. Он позволяет подключить одномодовые (SMF) и многомодовые (MMF) волокна, а также увеличить точность измерений за счет обеспечения высокой стабильности, небольшому времени переключения и гибким возможностям подключения, используя LAN, USB и GPIB интерфейсы.
N7734A разработан для автоматической маршрутизации оптических сигналов для тестирования разных устройств, например, усилителей, трансиверов и пассивных элементов. Использование N7734A позволяет оптимизировать финансовые вложения в автоматизированное тестовое оборудование. Устройство поддерживает параллельные измерения для нескольких портов и нескольких устройств.
Этот переключатель может использоваться, чтобы избежать повторных переподключений во время проведения измерений, что имеет решающее значение для автоматизированных процедур. Превосходная повторяемость переключения обеспечивает постоянство уровня сигнала от цикла к циклу. Низкие потери (IL и PDL) и высокая повторяемость обеспечивают минимальное влияние переключателя на точность измерения
Особенности
- Диапазон длин волн: 1250 - 1650 нм для SM, 600 - 1700 нм для MM
- Повторяемость: ±0,01 дБ (±0,004 дБ, тип.)
- Время переключения: менее 20 мс
- Срок службы: более 1 миллиарда циклов
- Интерфейсы LAN, USB и GPIB
- Графический пользовательский интерфейс Viewer N77xx
Компания АО «ЛЛС» является дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Тип переключения1x13
-
Тип волокна9/125 мкм SMF или 62.5/125 мкм MMF
-
Коннектор волокнаFC / APC наклонный, узкий ключ @SM, FC/PC @MM
-
Диапазон длин волн1250 -1650 нм @SM, 600 - 1700 нм @MM
-
Повторяемость±0.01 дБ, ±0.004 дБ тип.
-
Вносимые потери< 2.5 дБ, < 2.2 дБ тип. @SM; < 1.2 дБ, < 0.7 дБ тип @MM
-
Потери, зависящие от поляризации0.12 дБ
-
Обратные потери55 дБ @SM, 30 дБ @MM
-
Перекрестные помехи-60 дБ @SM, -55 дБ @MM
-
Время переключения< 20 мс
-
Срок службы> 1 миллиарда циклов
-
Максимальная входная мощность+23 дБм
-
ИнтерфейсыLAN, USB, GPIB
-
Потребляемая мощностьAC 100 - 240 В ± 10%, 50/60 Гц
-
Время разогрева20 мин
-
Диапазон рабочих температур+5 °C - +40 °C
-
Размеры460 мм x 212 мм x 43 мм
-
Вес∼ 3 кг
