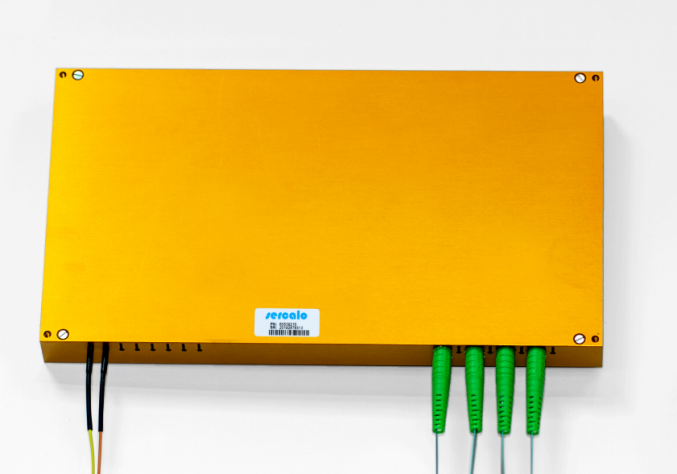

Волоконно-оптические переключатели серии scBU NxM представляют собой двунаправленные переключатели, основанные на коаксиальной конструкции, в которой матрица зеркал MEMS перенаправляет свет с N входов на M выходов. Оптические сети могут быть основаны на строго неблокирующей матрице (от 4х4 до 16х16 портов) или на древовидной структуре (до 2х540 портов). Базовая технология MEMS обеспечивает низкие вносимые потери и низкие перекрестные помехи между каналами, сохраняя при этом постоянную производительность переключения в течение срока службы.
Миниатюрный корпус выдерживает жесткие условия и хорошо подходит для непосредственного монтажа на печатных платах.
Ключевые особенности:
- Низкие вносимые потери
- Быстрое время переключения
- До 16x16 или 2x540 оптических портов
- UART, I2C / SMBus и USB интерфейсы
- Пользовательские сети доступны по запросу
- Соответствует RoHS
АО «ЛЛС» представляет весь спектр продукции Sercalo Microtechnology Ltd на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Диапазон длин волн
|
1250 - 1670 нм |
Макс. уровень оптической мощности
|
500 мВт |
Скорость переключения
|
5 - 10 мс |
Вносимые потери
|
0.4 - 3.0 дБ |
Перекрестные помехи
|
50 - 60 дБ |
Обратные потери
|
50 - 55 дБ |
Поляризационно-зависимые потери
|
0.2 - 1.0 дБ |
Напряжение питания
|
4.75 - 5.25 В |
Потребляемая мощность
|
150 мВт |
Скорость UART
|
9600 - 115200 бод |
Логический низкий уровень
|
0 - 0.6 В |
Логический высокий уровень
|
2.4 - 5 В |
Диапазон рабочих температур
|
-10~+70°C |
Диапазон температур хранения
|
-40~+85°C |
Применение:
- Оптические сети
- Приборостроение
- Измерительное оборудование
- Реконфигурации
