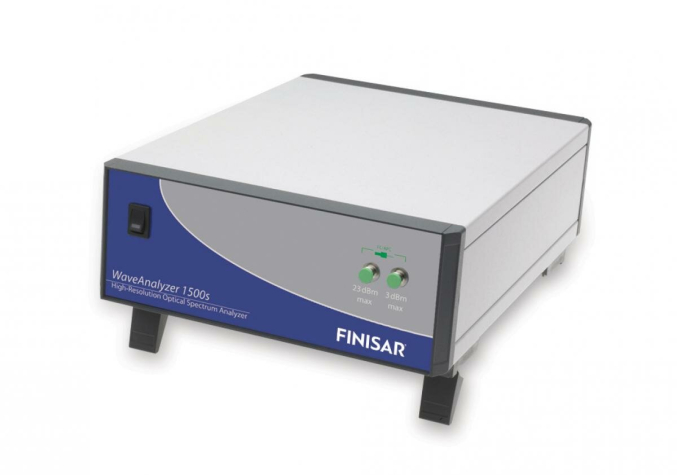

Оптический анализатор спектра высокого разрешения WaveAnalyzer 1500S

Finisar

WaveAnalyzer 1500S

Выбрать парт-номера

WaveAnalyzer 1500S

Характеристики

Диапазон частот
191.05 - 196.35 ТГц (1526.8 -1569.1 нм); 186.0 - 191.05 ТГц (1569.1 - 1611.7 нм)
Разрешение спектральной дискретизации
20 МГц
Разрешение полосы пропускания (FWHM)
180 МГц
Макс. мощность
23 дБм
Макс. плотность мощности
0 дБм / 20 МГц
Категория
Оптические анализаторы спектра

Описание
Заказать товар
Описание
Характеристики
Рекомендации по использованию

WaveAnalyzer ™ 1500S - это оптический анализатор спектра высокого разрешения, разработанный для исследований и разработок, а также для производственных испытаний. Доступны версии инструментов для C- и L-диапазона.

Этот анализатор оптического спектра следующего поколения обеспечивает спектральные измерения с разрешением менее 1 мкм с частотой обновления 4 измерения в секунду. Сканирование в меньших спектральных областях происходит еще быстрее, с частотой обновления более 10 измерений в секунду в любом окне 200 ГГц, что обеспечивает интерактивную настройку оптических компонентов и систем.

Ключевые особенности:

Высокое спектральное разрешение
Измерение в реальном времени
Доступны версии для C-диапазона и L-диапазона
Частота обновления: - 4 Гц для полного сканирования в C- или L-диапазоне; - 10 Гц для сканирования в любом окне 200 ГГц

Динамический диапазон: > 50 дБ
Внешний триггер
Внутренний веб-сервер

АО «ЛЛС» является официальным дистрибьютором компании Finisar и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Характеристики

Параметр

Значение
Диапазон частот

191.05 - 196.35 ТГц (1526.8 -1569.1 нм); 186.0 - 191.05 ТГц (1569.1 - 1611.7 нм)
Разрешение спектральной дискретизации

20 МГц
Разрешение полосы пропускания (FWHM)

180 МГц
Макс. мощность

23 дБм
Макс. плотность мощности

0 дБм / 20 МГц
Повторяемость частоты

50 МГц
Частота обновления измерений

4 - 10 обновлений в секунду
Тип коннектора

FC/APC
Интерфейс

USB 2.0, Ethernet
Вх. триггер

TTL (SMA)
Вых. триггер

TTL (SMA)
Потребляемая мощность

100 В - 240 В; 20 ВА
Габариты

241x88x316 мм
Диапазон рабочих температур

+15 ~ +35 °C

Применение:

Спектральный анализ высокого разрешения оптических компонентов
Измерения отношения оптического сигнала к шуму (OSNR)
Анализ модуляции оптических сигналов
Тестирование модуляторов
Регулировка смещения модуляторов и поляризации
Тестирование трансиверов
Мониторинг сети
Спектральный анализ общего назначения в оптических лабораториях

Положить в корзину	Название	Выбрать количество	Рабочий диапазон длин волн	Конфигурация	Цена
Сбросить				Выбрать: Настольный Встраиваемый
В корзину	WA-AA-1500S-RM-H		С-диапазон	Встраиваемый	По запросу
В корзину	WA-AA-1500S-ZZ-H		С - диапазон	Настольный	По запросу
В корзину	WA-AA-1500S-L-H		L-диапазон	Настольный	По запросу
