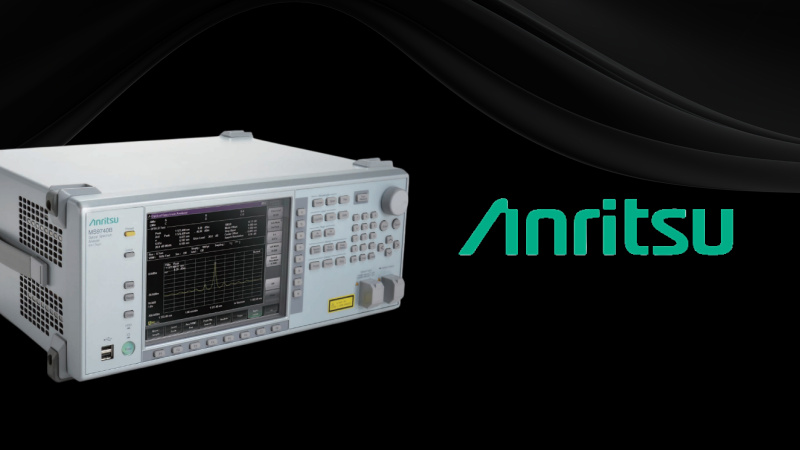

    Оптический анализатор спектра MS9740B

    Оптический анализатор спектра MS9740B

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Рабочий диапазон длин волн
    •  600­-1750 нм
    • Точность измерения длины волны
    •  до ±20 пм
    • Разрешение
    • до 30 пм
    • Динамический диапазон
    •   до 70 дБ
    • Чувствительность
    •  -90 + 10 дБм
    • Заказать товар
    • Описание
    • Характеристики
    • Рекомендации по использованию

    Настольный оптический анализатор спектра MS9740B обладает широким динамическим диапазоном, высоким разрешением и высокой скоростью развертки в диапазоне длин волн от 600 до 1750 нм. Он поддерживает многомодовое оптоволокно и идеально подходит для производства и оценки модулей VCSEL, работающими на длине волны 850 нм. MS9740B сохраняет те же функции, что и предшествующие модели, но в отличие от них сокращает время обработки измерений до двух раз без существенного ущерба для чувствительности измерений, вызванного повышенной скоростью обработки. Кроме того, он поддерживает единовременные измерения ключевых параметров устройств, таких как центральная длина волны, OSNR, ширина спектра и т. д., а также отображает эти результаты на одном экране.

    Ключевые особенности:
    • Высокая скорость обработки измеренных данных
    • Высокое спектральное разрешение
    • Точность измерения по длине волны  от ±20 пм

    Основные конфигурации формируются из следующих вариантов:
    • Анализатор
    Парт-номер Название
    MS9740B Оптический анализатор спектра

    • Тип оптического коннектора
    Парт-номер Название
    MS9740B-037 FC коннектор
    MS9740B-038 ST коннектор
    MS9740B-039 DIN 47256 коннектор
    MS9740B-040 SC коннектор

    • Дополнительные опции
     Парт-номер Название
     MS9740B-001 GPIB интерфейс
     MS9740B-002 Источник для калибровки длины волны
     MS9740B-009 Интерфейс многомодового волокна (50/62.5 мкм)

    Прочие дополнительные опции выбираются в соответствии со спецификацией.

    АО «ЛЛС»  является дистрибьютором компании Anritsu на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

    Характеристики
    • Параметр
      Значение
    • Рабочий диапазон длин волн
       600­-1750 нм
    • Точность измерения длины волны
       до ±20 пм
    • Разрешение
      до 30 пм
    • Динамический диапазон
        до 70 дБ
    • Чувствительность
       -90 + 10 дБм
    • Время развертки
       от 0.2 с
    • Тип волокна
       SM волокно (ITU-T G.652); MM волокно GI 50 мкм / 125 мкм; волокно GI 62,5 мкм / 125 мкм
    • Оптические разъёмы
       FC, SC, ST, DIN
    • Размеры
      426 × 177 × 350 мм
    • Вес
       ~15 кг

    Применение:

    • Приложения WDM
    • Приложения для анализа EDFA
    • Измерения модулированного и импульсного сигнала
    • Тестирование узкополосных фильтров и оптических чипов



    Положить в корзину Название Выбрать количество Разрешение Точность измерений Тип волокна Примечание Цена
    В корзину MS9740B
    0,03 нм и 0,05 нм от ±20 пм до ±300 пм SM волокно (ITU-T G.652), волокно GI 50 мкм / 125 мкм - По запросу
