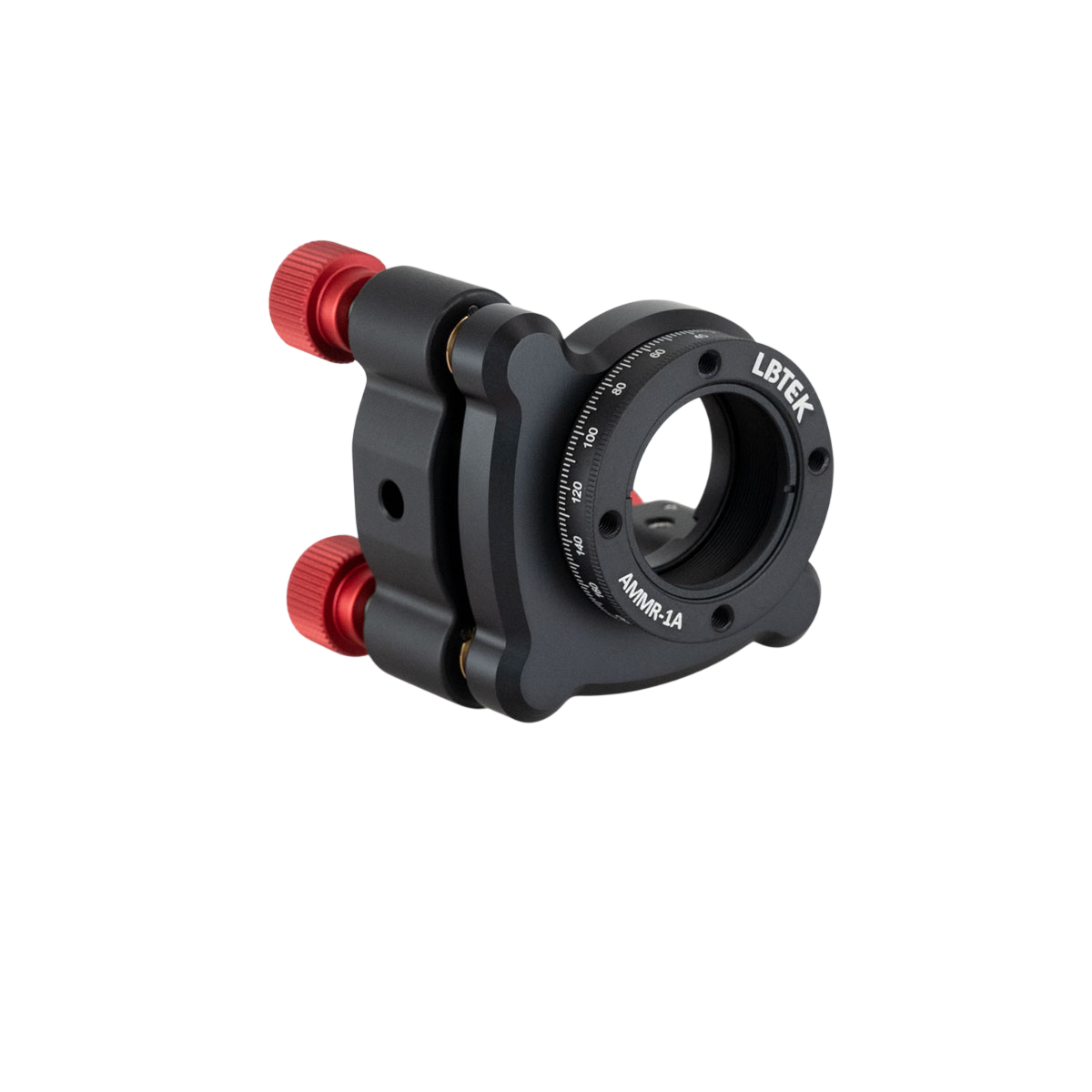

Оптический поворотный держатель LBTEK обычно используется в тех случаях, когда требуется управлять угловым положением и вращением оптических компонентов. Он имеет центральное резьбовое отверстие SM1 для установки оптических элементов диаметром Ø25,4 мм (толщиной до 9,4 мм) с помощью входящего в комплект прижимного кольца SM1R. Кроме того, в держатель можно вкрутить линзовую трубку SM1 для крепления более толстых оптических компонентов. Держатель оснащён тремя прецизионными регулировочными винтами M6. На боковой стенке, где установлены винты, имеется фиксирующий винт M4, который затягивается или ослабляется ключом на 2,0 мм для фиксации регулировочных винтов. Непрерывное вращение держателя на 360° также может быть независимо заблокировано с помощью фиксирующего винта M4, который регулируется ключом на 2,0 мм. Комплектация: при покупке оптического поворотного держателя LBTEK в комплект входит один ключ на 2,0 мм.
Ключевые особенности:- Диаметр устанавливаемых оптических компонентов Ø25,4 мм
- Максимальная толщина оптики 9,4 мм
- Количество регулировочных винтов 3 (с фиксацией)
- Поддержка перемещения по оси Z Да (за счёт трёх винтов)
- Диапазон регулировки по тангажу/рысканию ±4°
- Цена деления за оборот 0,4°
- Вращение 360° непрерывно, точность шкалы 2°
- Фиксация Регулировочные винты и поворотная часть фиксируются отдельными винтами
- Комплектация Включает 1 прижимное кольцо SM1R
- Установка тонких оптических компонентов
- Одновременная юстировка по двум осям
- Непрерывное вращение 360°
- Сборка оптических систем
- Лабораторные эксперименты
- Блокировка положения
- Работа в ограниченном пространстве
