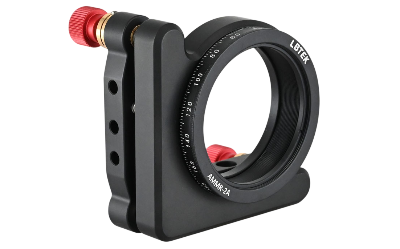

Оптический поворотный держатель LBTEK обычно используется в тех случаях, когда требуется управлять угловым положением и вращением оптических компонентов. Он имеет центральное резьбовое отверстие SM2 для установки оптических элементов диаметром Ø50,8 мм (толщиной до 12 мм) с помощью входящего в комплект прижимного кольца SM2R. Кроме того, в держатель можно вкрутить линзовые трубки SM2 для крепления более толстых оптических компонентов. Держатель оснащён двумя прецизионными резьбовыми регулировочными парами M6, каждая из которых имеет фиксирующий винт M3 в резьбовой втулке. Эти винты затягиваются с помощью ключа на 1,5 мм для фиксации регулировочного механизма. Поворотная часть держателя фиксируется винтом M4, который регулируется ключом на 2,0 мм. Задняя пластина имеет шесть отверстий с цековкой под винты M4 для крепления оптических стоек, что позволяет выполнять монтаж как с левой, так и с правой стороны. Комплектация: при покупке оптического поворотного держателя LBTEK в комплект входит один ключ на 2,0 мм.
Ключевые особенности:
- Диаметр устанавливаемых оптических компонентов Ø50,8 мм
- Максимальная толщина оптики 12 мм
- Количество регулировочных винтов 2 (с фиксацией)
- Диапазон регулировки по тангажу/рысканию ±3°
- Цена деления за оборот 0,23°
- Вращение 360° непрерывно, точность шкалы 2°
- Фиксация Регулировочные винты и поворотная часть фиксируются отдельными винтами
- Комплектация Включает 1 прижимное кольцо SM2R
- Установка тонких оптических компонентов
- Одновременная юстировка по двум осям
- Непрерывное вращение 360°
- Сборка оптических систем
- Лабораторные эксперименты
- Блокировка положения
- Работа в ограниченном пространстве
