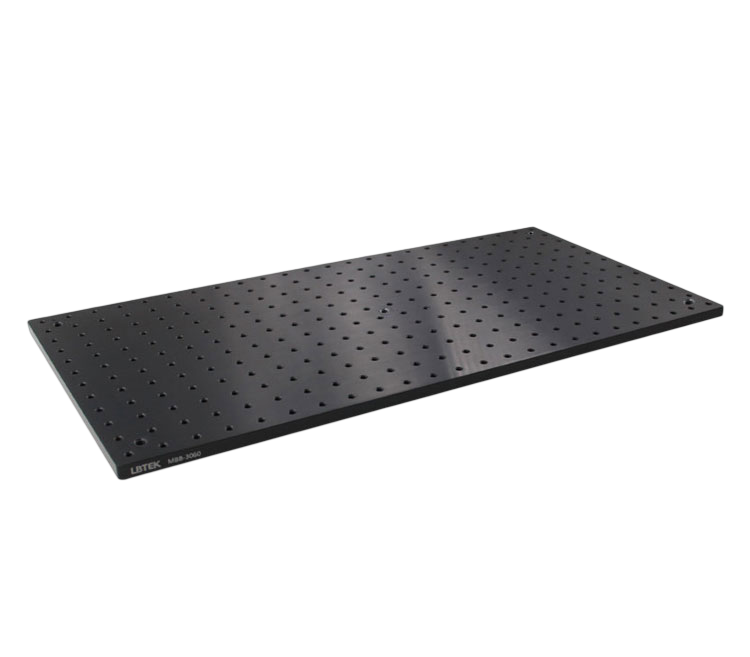

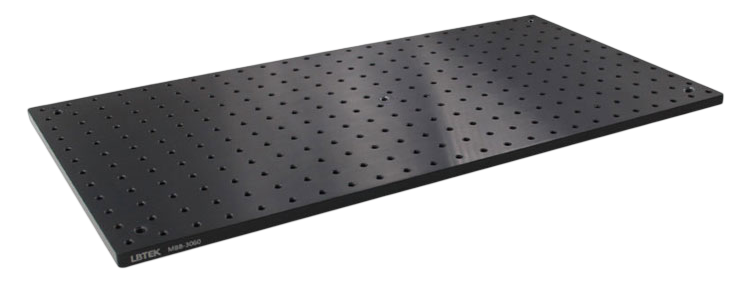

LBTEK предлагает стандартные немагнитные оптические плиты из цельного алюминия, предназначенные для создания компактных оптических систем. Поверхность плиты имеет чёрное анодированное покрытие, которое максимально снижает отражение света и тем самым уменьшает его влияние на работу оптической системы.
Плита оснащена массивом стандартных сквозных резьбовых отверстий M6 с шагом 25 мм, что позволяет устанавливать компоненты с обеих сторон.
Оптические плиты LBTEK длиной более 300 мм имеют в общей сложности пять зенкованных монтажных отверстий. Четыре из них расположены по углам плиты на расстоянии 25 мм от её краёв, а пятое находится точно в центре плиты. Эти отверстия можно использовать для установки виброизолирующих резиновых опор или других монтажных оснований. Кроме того, через зенкованные отверстия плиту можно закрепить непосредственно на поверхности оптического стола.
Если центральная часть плиты подвергается значительной нагрузке, установка дополнительного монтажного основания в центральное зенкованное отверстие позволяет повысить жёсткость поверхности плиты и уменьшить её деформацию.
- Возможное изготовление по индивидуальным размерам и требованиям
- Настройка габаритов, формы, расположения и характеристик отверстий
- Дополнительный материал: алюминиевый сплав 5083 без покрытия для вакуумных применений
- Стандартная обработка поверхности: шлифованное чёрное анодирование
- Дополнительная обработка: пескоструйное чёрное анодирование
- Плоскостность: ±0,15 мм на участке до 1000 × 600 мм
- Для поверхностей большего размера параметры плоскостности согласовываются отдельно
- Сборка компактных оптических систем
- Установка и фиксация оптических и оптико-механических компонентов
- Проведение лабораторных экспериментов в области оптики и фотоники
- Монтаж лазеров, линз, зеркал, держателей и других элементов
- Создание макетов и прототипов оптических установок
- Размещение компонентов на стандартной сетке резьбовых отверстий M6
- Установка на виброизолирующие опоры или оптический стол
- Использование в научно-исследовательских, учебных и промышленных лабораториях
