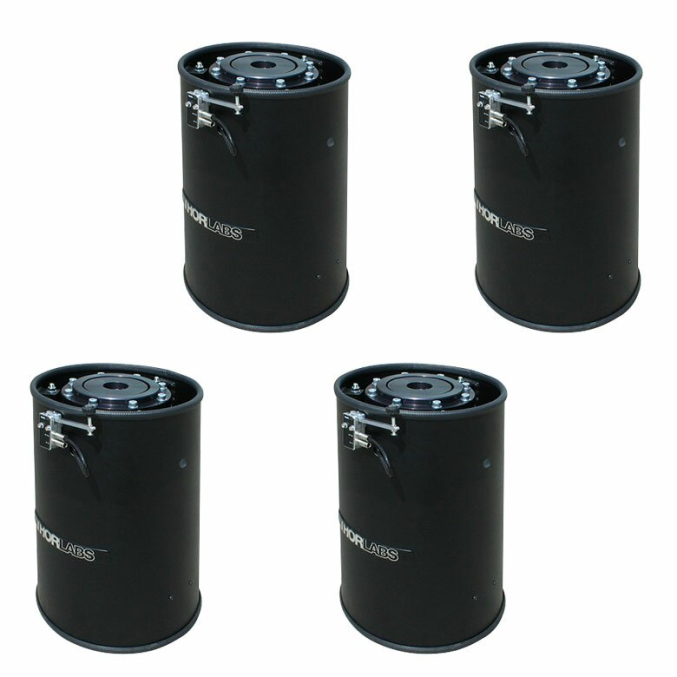

Опоры с активной виброизоляцией PTS

Опоры с активной виброизоляцией PTS

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Высота опор
  • 450 мм, 600 мм, 700 мм
  • Вертикальная резонансная частота
  •  1,35 Гц
  • Горизонтальная резонансная частота
  •  1.0 Гц

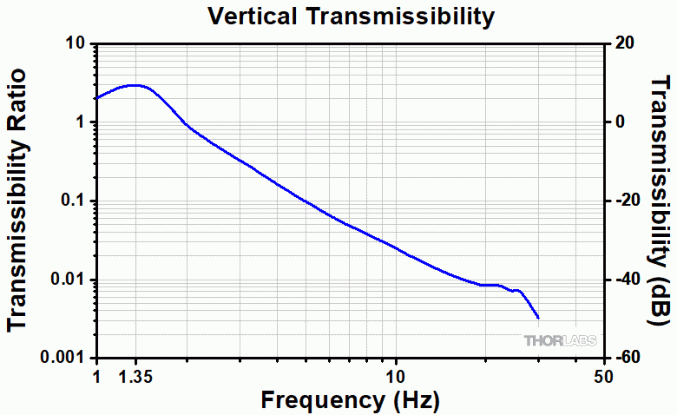

  • Вертикальная проницаемость при резонансе
  • 10 дБ
  • Горизонтальная проницаемость при резонансе
  •  12 дБ
  • Заказать товар
  • Описание
  • Характеристики

Опоры для оптических столов с активной виброизоляцией Thorlabs это система, которая эффективно изолирует оптический стол от вертикальных и горизонтальных вибраций во всем критическом частотном диапазоне от 3 до 50 Гц. Это идеальный вариант, поскольку наиболее распространенные источники вибрации амплитуды вибрацией именно в этом диапазоне.

Когда активные опоры для оптических столов соединены с оптическими столами серии Nexus и установлены в лабораторных условиях, можно проводить даже самые чувствительные к вибрации фотонные эксперименты, такие как интерферометрия, голография и нанопозиционирование. Кроме того, активные опоры для оптических столов могут использоваться для значительного уменьшения вибраций, передаваемых на оптический стол в шумной среде, например, на верхнем этаже здания со стальным каркасом.

Изоляция по вертикали

Вертикальные колебания изолированы от оптического стола с помощью двухкамерной пневматической системы изоляции, для которой требуется постоянный источник сжатого воздуха. Если удалить источник сжатого воздуха, оптический стол будет опускаться до тех пор, пока он не будет надежно опираться на цилиндрические опоры оптического стола большого диаметра, и стол больше не будет изолирован от вибраций пола.

Горизонтальная изоляция

Горизонтальные колебания изолированы от оптического стола путем установки системы вертикальной изоляции на трех уровневую систему подвески.

Самовыравнивающиеся клапаны

Каждая оптическая опора стола оснащена 3-ходовым клапаном. Клапан регулирует давление в системе пневмоизоляции для контроля высоты оптического стола. Если стол перемещается вертикально, трехходовой клапан позволяет при необходимости увеличивать или уменьшать давление в двухкамерном воздушном резервуаре, так что стол возвращается на исходную высоту.

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Высота опор
    450 мм, 600 мм, 700 мм
  • Вертикальная резонансная частота
     1,35 Гц
  • Горизонтальная резонансная частота
     1.0 Гц
  • Вертикальная проницаемость при резонансе
    10 дБ
  • Горизонтальная проницаемость при резонансе
     12 дБ
  • Вертикальная проницаемость при 5 Гц
    -20 дБ (изоляция 90%)
  • Вертикальная проницаемость при 10 Гц
    -32,5 дБ (изоляция 97,5%)
  • Горизонтальная проницаемость при 5 Гц
    -24 дБ (изоляция 94%)
  • Горизонтальная проницаемость при 10 Гц
    -30 дБ (изоляция 97%)
  • Максимальная грузоподъемность (комплект из четырех)
    2500 кг
  • Диапазон регулировки высоты
    -13 мм, +5 мм
  • Самовыравнивающаяся повторяемость
    0,5 мм
  • Давление воздуха (максимальное)
    551 кПа
Положить в корзину Название Выбрать количество Максимальная нагрузка, кг Высота, мм Цена
Сбросить
В корзину PTS602
2500 600 379 306 руб.
В корзину PTS601
2500 450 379 306 руб.
В корзину PTS603
2500 700 379 306 руб.
