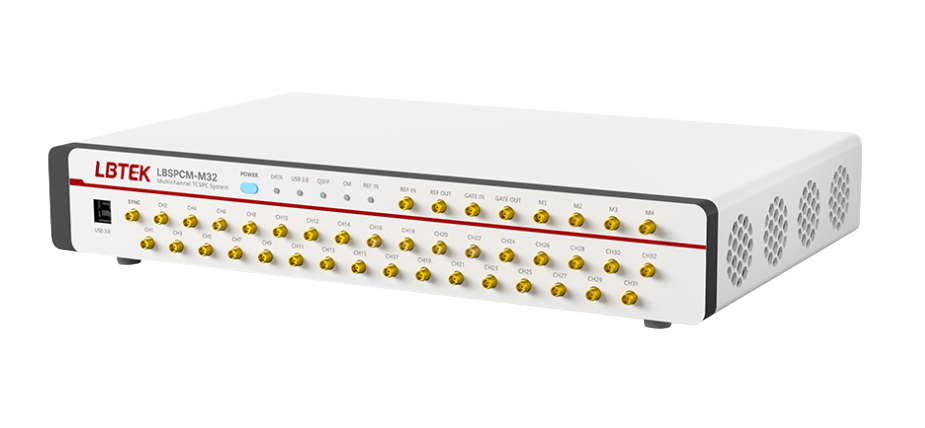

LBSPCM-M – серия широкополосных многоканальных время-коррелированных счётчиков одиночных фотонов с высокой пропускной способностью. Обеспечивают временное разрешение до 1 пс, мёртвое время 2 нс, среднеквадратичный джиттер менее 10 пс и скорость насыщения до 500 М счётов/с. Поддерживают до 32 каналов для параллельного измерения данных. Используют высокоскоростной оптический интерфейс передачи данных, обеспечивающий скорость передачи до 1 Г событий/с, что делает их подходящими для сценариев с высокоскоростными и высокоплотными измерениями фотонных сигналов.
Ключевые особенности
- Временное разрешение до 1 пс
- Мёртвое время 2 нс
- Скорость насыщения до 500 М счётов/с
- Поддержка режимов T2/T3/ITTR
- Высокоскоростной оптический интерфейс (до 1 Гсобытий/с)
- До 32 счётных каналов
|
Модель
|
LBSPCM-M16 / LBSPCM-M32 |
|
Количество счётных каналов
|
16 (LBSPCM-M16) / 32 (LBSPCM-M32) |
|
Интерфейс синхронизации/счётных каналов
|
SMA |
|
Интерфейс MARKER сигнала
|
SMA |
|
Интерфейс опорного тактового сигнала
|
SMA |
|
Входной сигнал
|
-2…+3 В (порог регулируется) |
|
Тип запуска
|
По переднему/заднему фронту |
|
Мин. длительность импульса
|
0,1 нс |
|
Скорость насыщения
|
500 М счётов/с |
|
Мёртвое время
|
2 нс |
|
Макс. скорость передачи событий (USB 3.0)
|
40 М событий/с |
|
Макс. скорость передачи событий (оптический порт)
|
1 Г событий/с |
|
Диапазон регулируемой задержки
|
-1000,0…1000,0 нс |
|
Временное разрешение (гистограмма)
|
1–33554432 пс |
|
Макс. количество отсчётов на ячейку
|
2³² |
|
Выбор режима
|
T2/T3/ITTR |
|
Временное разрешение (Time Tag)
|
1 пс (T2) / 1–33554432 пс (T3) |
|
Макс. диапазон (Time Tag)
|
без ограничений (T2) / 1,09 с (T3) |
|
Интерфейс передачи данных
|
USB 3.0 / Оптический порт |
|
Питание
|
12 В / 4 А |
|
Габариты (мм)
|
256×412×72 |
- Высокоскоростные измерения времени жизни флуоресценции
- Квантовая оптика и криптография
- Лазерная дальнометрия (LIDAR)
- Волоконно-оптическое зондирование
- Высокоплотные фотонные измерения
